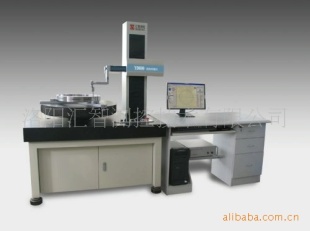

YD1000大型圆度仪

    YD400/600/1000大型圆度测量仪是以大承重高精度气浮主轴为基准，采用计算机测量系统的转台式通用型圆度仪，适用于圆环、圆柱等大型回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量，主要应用于大型轴承、发动机、机床、纺机、航空航天等精密机械制领域。仪器主要由大承重高精度气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。

仪器特点

l      主轴采用超高精度的大承重气浮轴，使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点，达到国家一级精度标准。

l      工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。

l      两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置，使压缩空气工作气压稳定、干净、干燥，确保气浮主轴旋转稳定性好，精度高。

l      主轴电机采用高精度调速电机，使仪器主轴旋转平稳可靠。

l      传感器垂直和水平运动采用直线电机驱动，使仪器操作方便，调整精准。

l      采用4096线/周的高精度旋转编码器，保证数据采样分辨率。

l      仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路，测量精度和稳定性处于国内水平。

l      基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能。

技术参数
