产品介绍
进口圆度仪
品牌 | 日本三丰 | 型号 | 三丰圆度仪 |
测量精度 | - | 外形尺寸 | -(mm) |
重量 | -(kg) | 适用范围 | - |
简单介绍
性能介绍 : 1)功能强大 ①可测量真圆度、同心度、同轴度(轴-要素)、轴向跳动、径向跳动、直线度、平面度(单要素) ; ②集成LSC,MZC,MIC,MCC四种国际标准的圆度评价方式; ③通过圆度分析软件可以对测量数据和测量图形进行综合分析和再评估,并可根据需要轻松编辑测量报告; ④内置热敏打印机,便于及时列印测量数据和图形; ⑤Z轴附带数字标尺,便于精确设定测头高度; 2)高精度 旋转精度高达(0.04+6H/10000)μm, H= 测量高度 3)智能化操作 ①进行测量操作只需要选定需要分析的项目图标,按下“开始”即可。 ②机器自带DAT功能(即数字调整功能),使得繁琐的调心调水平工作便得轻松、简单、准确。 4)结构紧凑 集数据处理装置、显示装置和打印装置于一体,尤其适合于生产现场的使用。 5)配件丰富 可根据工件形状和测量需要选

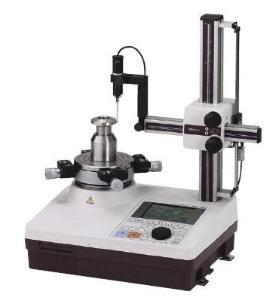

特点Mitutoyo小型圆度测量仪RA-120能针对使用优先级提供众多的用户友好特征,带有大屏幕LCD的易于理解的操作屏,DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承,大范围的检测器,通过简单的操作即可实现多重分析,内置热敏打印机可直接打印测量条件,计算结果,结果图像等。技术参数
旋转台 | 直径:0.01um~75um |
旋转精度:(0.04+6H/10000)um(H=Probing height测量高度) | |
旋转速度:6rpm | |
工作直径:150mm | |
中心范围:±3mm | |
升降范围:±1° | |
探测直径:280mm | |
工件直径:440mm | |
工件重量:20kg | |
垂直圆柱 | 位移范围:280mm |
粗/微进给:粗进给 约30mm/rev 微进给 约1mm/rev | |
测量高度(OD):280mm | |
测量高度(ID):280mm | |
测量深度:100m2m(使用标准测头时12AAB681) | |
水平支臂 | 位移范围:165mm |
粗/微进给:粗进给 约30mm/rev 微进给 约1mm/rev | |
空气补给 | 空气压力:390kPa |
空气消耗:每分钟45升(正常情况下) | |
探头与测针 | 测量范围:±1000um |
测量力:70至100mN(7至10gf) | |
测量方向:双方向切换测头 | |
标准测头(12AAB681):硬质合金球ф1.6mm | |
性能参数 | |
满刻度范围:±1000um、±500um、±200um、±100um、 | |
±50um、±20um、±10um、±5um | |
数字滤波:2CR-75%/50%,2CR-75%/50%(相位校正), | |
Gaussian-50% | |
截止值:低通:15upr,50upr,150upr,500upr | |
带通:15-150upr,15
