精密冷镜式露点仪

精密冷镜式露点仪

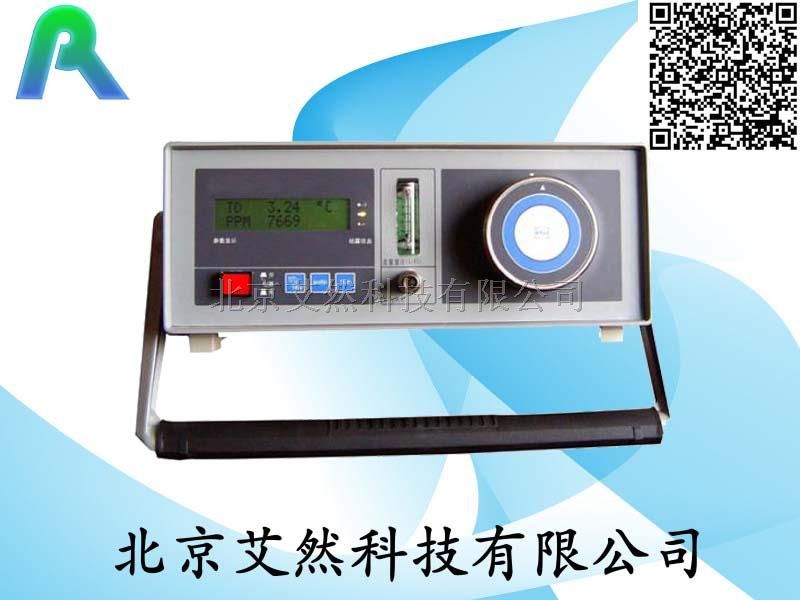

型号：AR-LD-50

简介：

AR-LD-50精密冷镜式露点仪是专用于检测气体湿度的仪器。采用半导体致冷元件实现“冷镜”表面产生低温区，使掠过镜表面的样气降温，并形成饱和蒸汽压，在冷镜表面结露或霜。AR-LD-50精密冷镜式露点仪系列产品的设计思想主要是面对电力系统企业，用于SF6、CO2、N2、H2等气体检测。在确保基本功能、测试准确度不下降的前提下，简化操作程序，尽可能提高仪器的可操纵性。例如取消强制加热和强制致冷等不常用键，以快速插头取代直通卡头，简化气路连接程序。利于学习和掌握。

AR-LD-50精密冷镜式露点仪是一款引入先进数字处理技术的设计产品.除了可同时检测被测样气温度和露点温度外,还能自动换算出相对湿度RH%、体积湿度比PPm/v、湿度g/m3等参数,并通过液晶屏显示出来。本产品可以带压检测(详见主要技术指标),加装压力传感器后,本仪器可以进行自动压力补偿.满足在不同气压条件下的测试要求.选配本公司生产的直流电源,更能适应野外检测作业的特殊要求。

工作原理：

当被测气体进入传感器测试室，以一定流速掠过镜面，此时镜面温度高于该气体的露点温度，干燥镜面将光源的入射光几乎完全反射到光0，通过光电检测器，温控器，功率放大器控制半导体制冷器，使镜面温度下降。当镜面温度降至样气露点温度时，镜面出现冷凝(结霜或露)。入射光在镜面上呈漫散射，光0所接收信号减弱，使半导体制冷元件制冷量减小。最终该系统将镜面温度自动平衡于样气露点温度上。一套独立的精密温度变送器自动精确地检测出镜面温度。

AR-LD-50精密冷镜式露点仪参数：

露点温度测量范围：-65～20℃(20℃)
致冷温差：Δ105℃(20℃)
准确度：DEW＜±0.3，PPM/V(换算精度0.1%)，AH(换算精度0.1%)
显示灵敏度：±0.1℃
样气压力：0.1MPa/cm2
样气流量：0.4～1.0L∕min
可重复性：＜0.2℃
工作环境温度：-20～+50℃
额定工作电压：220VAC50Hz
额定功率：120W
外形尺寸：360×350×135mm
重量：8.6Kg
