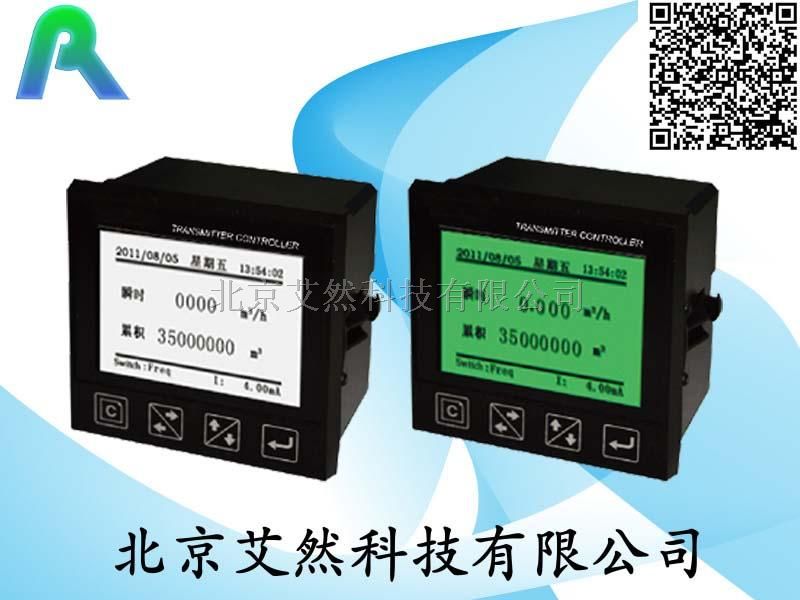

流量变送控制器

流量变送控制器

型号：AR-FCT-8350

简介：

AR-FCT-8350流量变送控制器适用于工业过程清水管线或低浓度酸碱，低粘度单相流体非贸易结算型工艺过程测量与控制。

特点：

* 大型显示界面，多参数同屏显示；
* 汉/英双语种菜单,引导式设置操作；
* 流量K系数及标准管径/非标管径多种设置途径；
* 多种工程单位可选择，满足不同国别和地区计量标准；
* 八段修正设置提供更好的精度修正；
* 兼容切向型/轴向型脉冲发送变送(传感)器；
* 具有小信号切除及小信号修正功能，满足全量程范围内运行补偿；
* 半导体光电继电器,兼容开关量控制/比例脉冲控制;
* 可以直接发送基于流量的比例脉冲实现药剂投加；
* 瞬时流量上/下限报警，瞬时流量变频，传感器分频，积算量脉冲,多种控制模式自由选择，满足不同工业现场的控制要求；
* 测量/控制/变送各单元之间完全隔离；
* 全流速范围内编程任意两点间电流变送；
* 隔离的(4～20)mA具有仪表/变送双重模式，满足所有的两线标准接收单元；
* 良好的电磁兼容(EMC)设计，从容应对复杂的工业现场电磁环境；
* 符合高湿度现场安全规范的DC24V供电，电源连接无极性接驳。

AR-FCT-8350流量变送控制器参数：

测试范围
瞬时流量：0～2000m3/h
累积流量：0～99999999m3
流速：0～5m/s

适用管径范围：DN25～DN1000可设置
分辨率：0.001m3/h
刷新率：1S
精确度等级：2.0级
重复性：±0.5%
传感器输入：范围0.5Hz～2KHz，供电电压DC12V(仪表内部供给)

4～20mA输出
通道数：单一通道
技术特征：隔离、可反向、完全可调，仪表/变送双模式
回路电阻：500Ω(max)，DC24V
传输精度：±0.1mA

控制端口
通道数：单一通道
触点模式：半导体光电继电器
负载能力：负载电流50mA(max)，AC/DC 30V
功能选择：瞬时流量上/下限报警，瞬时流量变频，传感器分频；积算量脉冲，关闭功能

其他指标
工作电源：电压DC24V±4 V，功耗＜3.0W
线缆长度：出厂配置：5m 可约定(1～500)m
环境要求：温度0～50℃； 相对湿度≤95%RH (无冷凝)
存储环境：温度-20～60℃； 相对湿度≤85%RH(无冷凝)
防护等级：IP65(加装后盖)
外形尺寸：96×96×94mm
开孔尺寸：91×91mm
安装方式：盘装，快速固定
