aoi自动光学扫描检测仪
- 价 格：
- 电议
- 型 号：
- CamMaster X8（双面台）
- 品牌/商标：
- 伟群
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 广东东莞

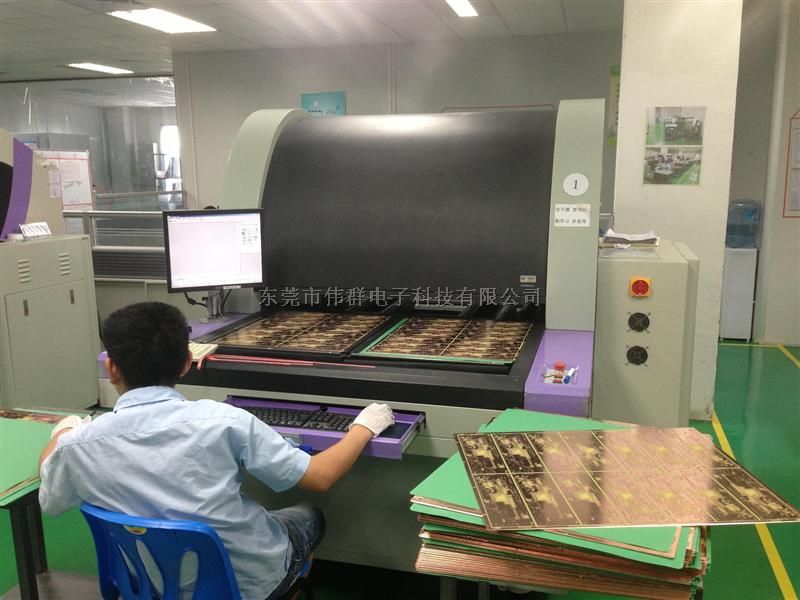

aoi自动光学扫描检测仪
PCB缺陷不良检测范围：
开路，短路，毛刺，缺口，多铜，蚀刻不干净，过度蚀刻，砂孔，渗渡，夹膜，退锡不良，自动曝光时间，曝光不良，退膜不净，干膜擦花，线路擦花，内开内短，微开微短，铜缸碳处理，镀厚铜，线路狗牙，厚铜电镀板，线圈板检测，线路压痕，线路压伤，线路氧化等。
技术参数与性能：
性能介绍 | CamMaster 8K 双台面（X8主机） | CamMaster-VRS（复检机） |
设备尺寸 | L2150mm X W1520mm X H1700mm | L1760mm X W1400mm X H1350mm |
设备重量 | 1700KG | 400KG |
工作电力 | 三相380VAC±10V 7KW | 单相220V±10V 3KW |
CAM资料 | GERBER RS-274X格式 | GERBER RS-274X格式 |
测试能力 | 线宽线距2mil以上；最小缺陷诊断3 pixels | |
扫描时间(面/小时)18"x24" | 线宽/线距 5mil及以上 扫描时间 15sec， 上/下板时间为0 测试产能 240面/小时 | |
台面尺寸 | 21.4″×28″（545×720mm） | 26″×28″（660×711mm） |
测试面积 | 21″×27″（535×700mm） | 24″×26″（610×660mm） |
检验材料 | 内层板、外层板、镀金板、干(湿)膜显影板 | 内层板、外层板、镀金板、干(湿)膜显影板 |
光源系统 | 超高亮白光LED聚集反射式光源系统 | 白光LED三组独立可调式照明系统 |
光学成像系统 | 高分辨率扫描相机及图形图像采集处理卡 | 高清晰度CCD+高倍率镜头（80倍） |
机械传动 | X，Y，ZaxisES采用日本技术的Servo drive system及精密丝杆轨道系统 | 丝杆轨道系统 |
定位系统 | 运动控制卡+伺服系统定位系统，定位精度5um | 运动控制卡+伺服定位系统 |
处理软件 | Victory AOI System V4.2/2013 | |
软件系统 | Windows2003 | Windows2003 |
显示系统 | 液晶显示 | 液晶显示 |
分辨率 | 10um |
FR-1： 阻燃覆铜箔酚醛纸层压板。IPC4101详细规范编号 02;Tg N/A;FR-4：1)阻燃覆铜箔环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号 21;Tg≥100℃;2)阻燃覆铜箔改性或未改性环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号 24;Tg 150℃~200℃;3)阻燃覆铜箔环氧/PPO玻璃布层压板及其粘结片材料。IPC4101详细规范编号 25;Tg 150℃~200℃;4)阻燃覆铜箔改性或未改性环氧玻璃布层压板及其粘结片材料。IPC4101详细规范编号 26;Tg
