pcb扫描检测

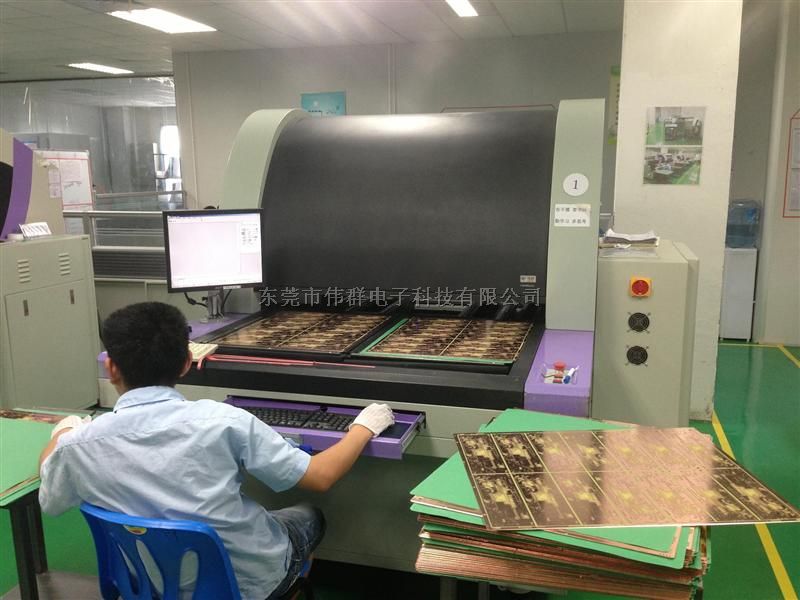

AOI自动光学检测仪(PCB光学检测设备),设备采用日本进口高速高分辨率扫描CCD相机及图形图像采集处理卡,机械传动X,Y,Z采用日本技术Servo drive system及精密螺杆丝杆系统,定位系统采用高速高精度运动控制卡+伺服系统定位,定位精度5um,处理软件采用全新轮廓算法AOI system softwareV5.0及多机并行处理,光源系统采用光纤聚集反射式超高功率白光LED发光管,CAM资料支持ODB++格式,更稳定更高效。
PCB缺陷不良检测范围:
开路,短路,毛刺,缺口,多铜,蚀刻不干净,过度蚀刻,砂孔,渗渡,夹膜,退锡不良,自动曝光时间,曝光不良,退膜不净,干膜擦花,线路擦花,内开内短,微开微短,铜缸碳处理,镀厚铜,线路狗牙,厚铜电镀板,线圈板检测,线路压痕,线路压伤,线路氧化等。
技术性能说明
性能介绍 | CamMaster 8K 双台面(X8主机) | CamMaster-VRS(复检机) |
设备尺寸 | L | L |
设备重量 | | |
工作电力 | 三相380VAC±10V 7KW | 单相220V±10V 3KW |
CAM资料 | ODB++ 格式 | ODB++ 格式 |
测试能力 | 线宽线距2mil以上;最小缺陷诊断3 pixels | |
扫描时间(面/小时)18"x24"
|
