pcb光学检测

AOI是自动光学检测仪(Automatic Optical Inspector)的缩写，AOI应用于多个领域：PCB裸板检测、PCBA贴装检测、PCB外观检测。。。

CamMaster系列产品，是专门针对PCB裸板检测而设计，下称CamMaster-AOI。

CamMaster-AOI工作原理：

PCB是通过一系列化学的方法，在铜板上印刷、药水腐蚀出线路。
在印刷及腐蚀形成线路的过程中，会产生种种缺陷，如线路断开、连接、毛刺、缺口、多铜、少铜。。。等线路缺陷。
AOI是通过光学反射的原理，通过相机及图像采集卡将PCB板用扫描的方法取得图像，在电脑里将工程标准图形与实际扫描到的图像进行智能分析对比，找出实际与标准的差异，并将差异超出设定范围的地方以坐标点的形式记录下来。

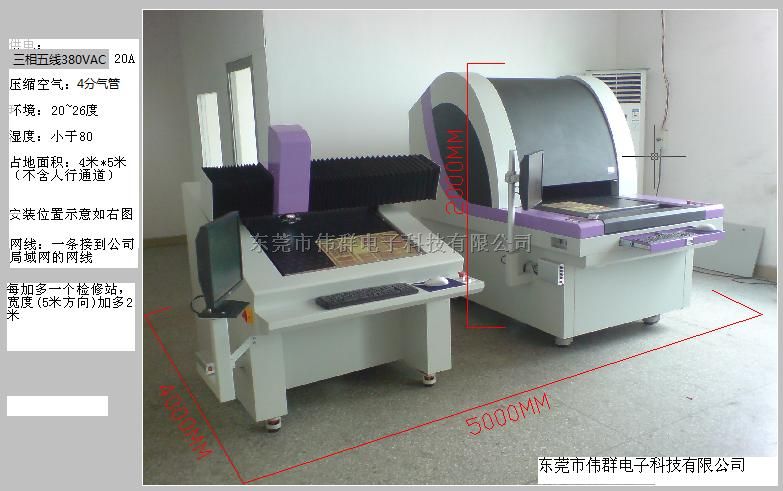

AOI系统由两台机来完成：AOI扫描主机－－负责找出差异点并记录其坐标；VRS检修站(Verify Station)－－Video相机自动行进至有缺陷的坐标位置，以放大100倍的状态将PCB的图像显示在显示屏上供操作员去确认、修理缺陷。

CamMaster-AOI工作原理示意图：
