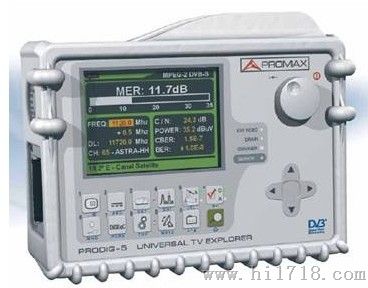

PROMAX场强仪

电平和功率测量配置

 调　　谐
数字频率合成，45-865MHz和950-2150MHz连续调谐

调谐方式：频道或频率（IF和前向卫星频段）

按需求配置频道表

分 辨 率：45-865 MHz：50kHz；950-2150 MHz：< 200 kHz（可扩展 满频段-500-200-100-50-32-16MHz）

自动搜索（浏览器）：门限电平可选，DVB-T或DVB-C选择

信号识别：模拟或数字，自动

 射频输入

阻    抗：75欧姆

连接 器：通用，带BNC和F适配器

信号：130dBmV

输入电压DC到100Hz：50 Vrms（AL-103电源适配器供电）30 Vrms（非AL-103电源适配器供电）45-2150MHz：130dBmV

数字信号测量

 功率电平范围

COFDM：  45 dBμV到100 dBμV.  QAM：    45 dBμV到110 dBμV.  QPSK：   44dBμV到114 dBμV.

 测量

DVB-T（COFDM）：功率电平，CBER,VBER,MER,C/N     显示：数字和光条

 DVB-C（QAM）：功率电平，BER,MER,C/N  显示：数字和光条

 DVB-S（QPSK）：功率电平，CBER,VBER,MER,C/N显示：数字和光条

 COFDM 信号参数

载波           2k / 8k（用户可定义）

防护间隔       1/4， 1/8， 1/16， 1/32（用户可定义）

码率               1/2， 2/3， 3/4， 5/6， 7/8

调制               QPSK， 16 QAM， 64 QAM

频谱反转           可选：开/关

层级               指示层级模式

 QAM 信号参数

解调           16/32/64/128/256QAM

符号率          1000到7000 kbauds

奈奎斯特滤波器跌落(α）    0.15

频谱反转                   可选：开，关

 QPSK 信号参数

符号率                2到45Mbauds

奈奎斯特滤波器跌落(α) 0.35

码率                   1/2，2/3，3/4，5/6，7/8和自动

频谱反转    可选：         开/关

 视频

格式        MPEG-2/DVB(MP@ML)

服务解码     服务列表和PID

模拟信号测量

电平测量

测量范围 地面电视和调频频段：10dBmV 到120dBmV（3.16mV到
