MZDA1490同轴光单筒显微镜

价格：: 电议

型号：: MZDA1490

品牌/商标：: 英泰科

产品介绍

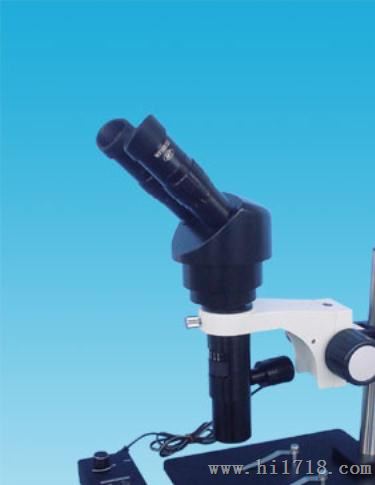

MZDA1490同轴光单筒显微镜

MZDA1490系列高对比度同轴照明连续变倍单筒视频显微镜（晶圆、芯片、LCD制造设备）
主要技术规格：
● 同时进行目视与视频观察，观察像与被观察物方位一致，成正像，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机
● 标准目视总放大倍率14X~90X，1.4X~9X连续变倍镜体，WF10X/22平场目镜，工作距离103mm
● 配2X附加物镜和30X目镜，倍率540X
● 长寿命，环保型各种波长超强LED同轴照明
● 双目镜筒倾斜45°
● 双目视度调节±6屈光度
● 瞳距调节范围53~75mm
● 调焦范围：手轮调焦50mm，圆立柱高242mm
● 支架与主机配合尺寸Φ45mm
● WF10X/22、SWF15X、SWF20X、SWF30X四种倍率目镜及0.7X、2X附加物镜可配
● CCD接头有0.3X、0.5X、1X可以配接
主要优点：高对比度，清晰度不低于国际同类机型，价格只有国际同类机型的50%-70%，成正象，有双目及三目机型。能看清包括LCD、芯片、晶圆等几乎一切物体。
主要适用范围：晶圆、芯片、LCD等反射率较低的微小物体观察、分析、检测及一般物体高清晰成像观察、分析。特别适合于高端研究用。

产品标准配置表：

部件名称	主机	特殊底座	WF10X/22目镜	MLC1000LED同轴照明光源	眼罩
数量	1	1	2	1	2
备注		支架配合尺寸Φ45mm

主要光学参数：
(1). 双目目视观察

目镜	附加物镜	主机	加0.7X附加物镜	加2X附加物镜
10X/Φ22	总放大倍率	14X~90X	9.8X~63X	28X~180X
10X/Φ22	视场范围(mm)	Φ15.7~Φ2.44	Φ22.4~Φ3.5	Φ7.86~Φ1.22
15X/Φ17	总放大倍率	21X~135X	14.7X~94.5X	42X~270X
15X/Φ17	视场范围(mm)	Φ12.14~Φ1.89	Φ17.35~Φ2.7	Φ6.07~Φ0.94
20X/Φ14	总放大倍率	28X~180X	19.6X~126X	56X~360X
20X/Φ14	视场范围(mm)	Φ10~Φ1.56	Φ14.29~Φ2.22	Φ5~Φ0.78
30X/Φ9	总放大倍率	42X~270X	29.4X~189X	84X~540X
30X/Φ9	视场范围(mm)	Φ6.43~Φ1	Φ9.18~Φ1.43	Φ3.21~Φ0.5
工作距离（mm）		103	145	35
变倍主体连续变倍范围1.4X～9X

注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率
    例如：配10X目镜，变倍主体变倍环刻度位于3 位置，选配2X附加物镜
     则总放大倍率=10 × 3 × 2=60X
   b.视场范围=目镜视场直径÷变倍主体放大倍率÷附加物镜（无附加物镜时为1）
    例如：配10X目镜，变倍主体变倍环刻度位于3 位置，无附加物镜
     视场范围=22÷3÷1=Φ7.33mm

(2). 视频显示
