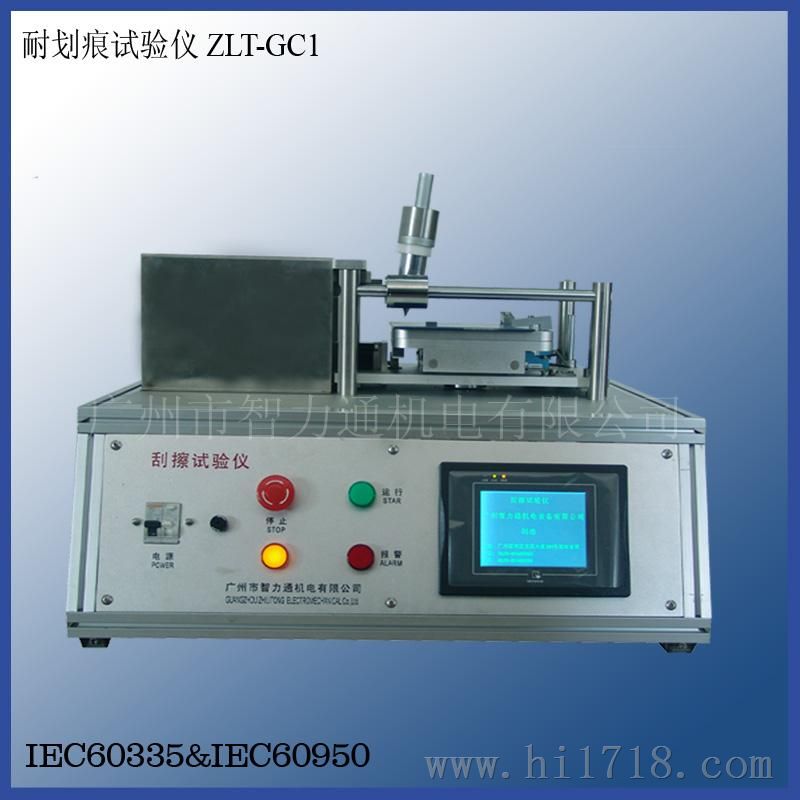

耐划痕试验仪ZLT-GC1

本装置是根据GB4943:2.10.6.6、IEC60950:2.10.6.6、GB4706-1：21.2、IEC60335-1:21.2相关条款的要求设计制造，适用于家电及类似产品的固体绝缘的易触及部件或印制板进行划痕试验。

涂层耐划痕试验使用淬硬的钢针来进行划痕,钢针的端部应呈锥形,顶角为 40°，其应倒圆抛光，倒圆半径为 0.25mm±0.02mm。 划痕通过五对导电部分，包括其中间间隔，中间间隔应是试验时承受电位梯度的部位。

进行划痕试验时，在垂直于导体边缘的平面内，以 20mm/s±5mm/s 的速度进行划痕。对钢针应加上适当的负载，以使该钢针沿其轴线方向能施加 10N±0.5N 的作用力，各道划痕间隔至少应为 5mm，而且与样品缘也至少应相距 5mm。

本机采用PLC+触摸屏的控制系统，性能稳定；旋转工作台面，轻松实现纵横两个方向的划痕试验。

●输入电压：220V/50Hz；

●控制系统：PLC + 触摸屏；

●驱动方式：步进电机驱动；

●划痕速度：0-25mm/s；

●试验次数：0-9999次；

●划痕间距：可调；

●工作台面：可360°旋转；

●划痕压力：10N±0.5N；

●划痕针头：R0.25±0.02mm。
