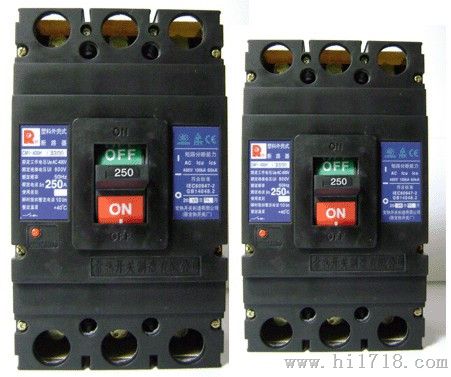

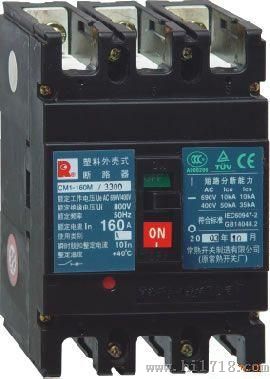

CM1-225H塑壳断路器

分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。

报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。

辅助触头：与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。

CM1-63L/3300. 额定电流6-63A，
CM1-63M/3300. 额定电流6-63A，

CM1-100/3300. 额定电流10-100A，
CM1-100C/3300. 额定电流10-100A，

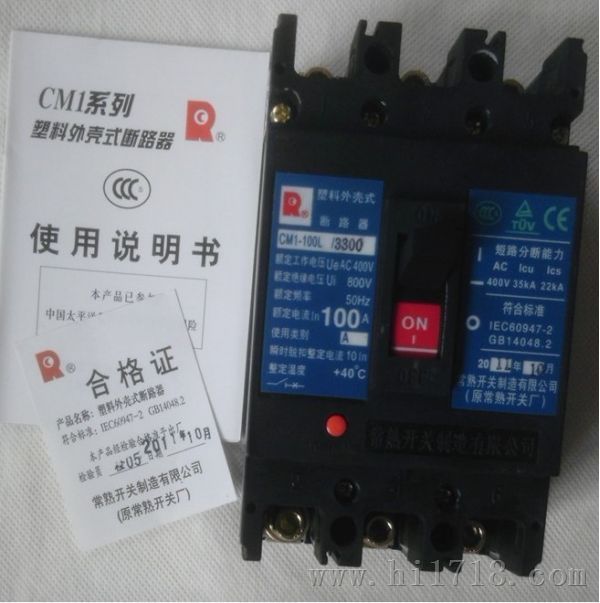

CM1-100L/3300. 额定电流10-100A，
CM1-100M/3300. 额定电流10-100A，
CM1-100H/3300. 额定电流10-100A，

CM1-225/3300. 额定电流100-225A，
CM1-225C/3300. 额定电流100-225A，
CM1-225L/3300. 额定电流100-225A，
CM1-225M/3300. 额定电流100-225A，
CM1-225H/3300. 额定电流100-225A，

CM1-250L/3300. 额定电流250A，
CM1-250M/3300. 额定电流250A，
CM1-250H/3300. 额定电流250A，

CM1-400C/3300. 额定电流225-400A，
CM1-400L/3300. 额定电流225-400A，
