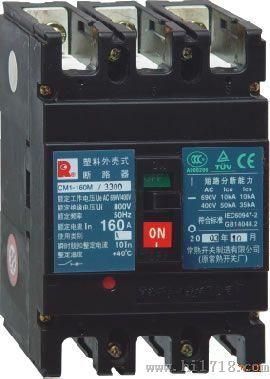

CM1-63M塑壳断路器

1.用途
　　常熟开关断路器主要安装在低压配电柜中作主开关，用于控制和保护配

电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合IEC947

-2、GB14048.2《低压断路器》标准。
　　
　　2.使用条件
　　周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C（特殊

订货的除外）；
　　安装地点的海拔不超过2000m；
　　空气相对湿度在温度为＋40°C时不超过50％；在较低温度下可以有

较高的相对湿度，最湿月的月平均温度不超过＋25°C，该月的月平均最

大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
　　污染等级为3级。
　　
　　3.结构特点简介
　　触头系统
　　每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构

、减小了触头系统的惯性，保证了断路器的高分断能力。
　　操作机构
　　安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操

作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
　　所有附件整个系列通用。
　　抽屉座
　　摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有

位置指示）；
　　“连接”位置：主回路和二次回路均接通，此时隔离板开启；
　　“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接

通。可进行必要的动作试验；
　　“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；
　　抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时

才能使断路器闭合；
　　断路器共有47个二次回路接线端子；
　　相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
　　
　　4.智能控制器的选择
　　智能控制器分为以下三种：电子型、标准型、通讯型。
　　基本功能
　　过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保

护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功

能；电流显示功能；自诊断功能；热模拟功能；故障记忆功能；触头损耗指

示；MCR功能；

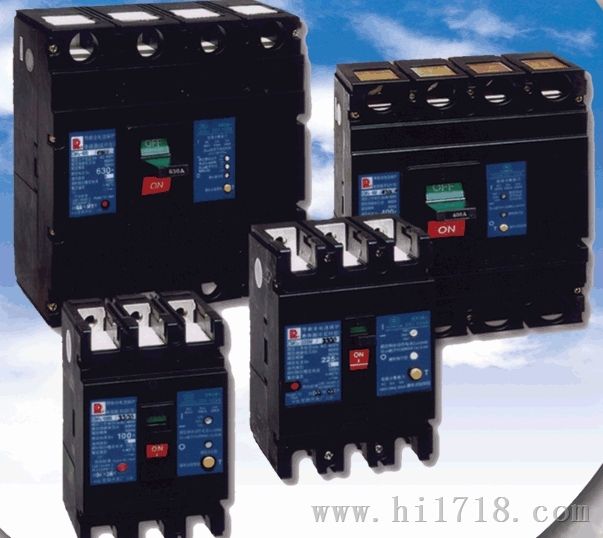

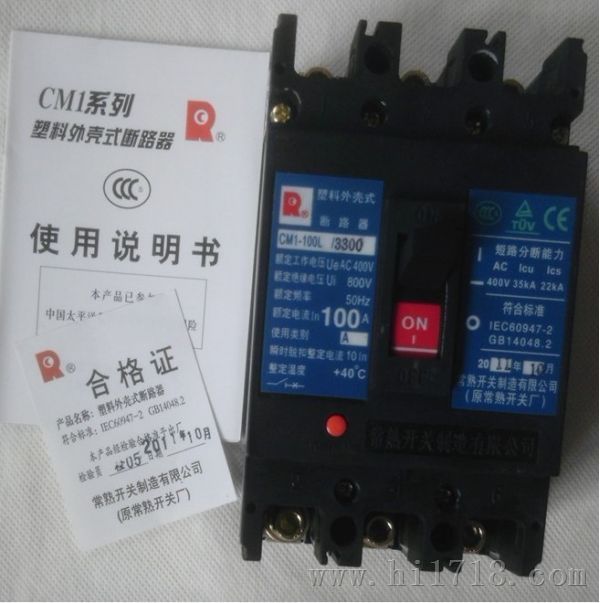

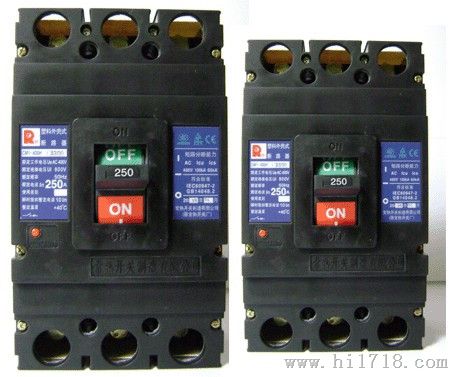

CM1系列塑料外壳式断路器包括有：CM1(热磁脱扣)、CM1L(剩余电流保护)、CM1E(电子可调、具有三段保护)、CM1Z(智能化可通讯)四大系列。　　断路器都是由本体和附件组成。本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能。而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更简单
