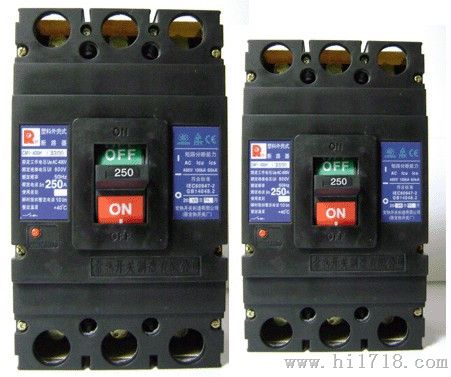

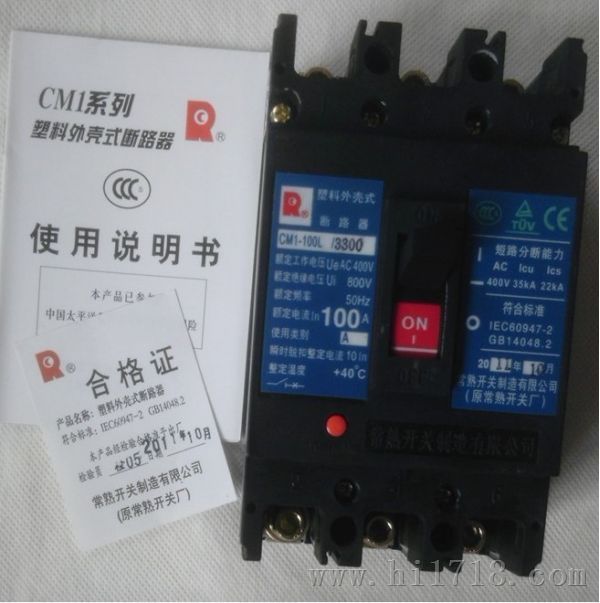

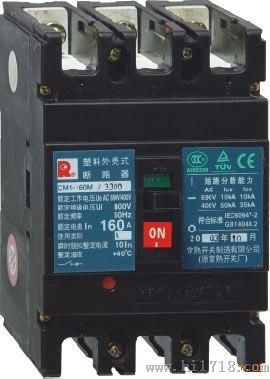

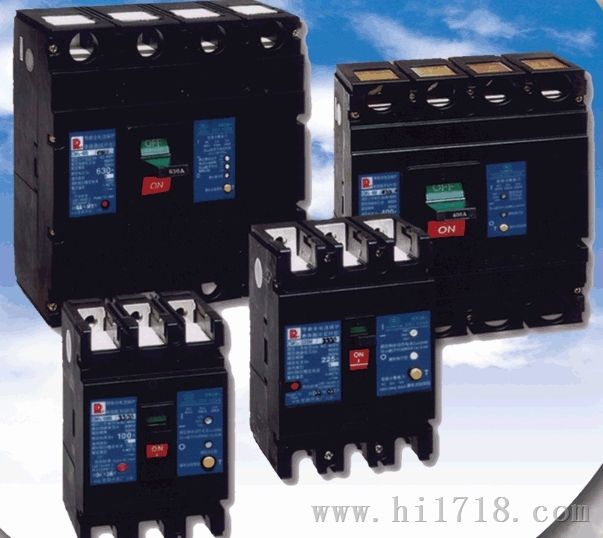

CM1塑壳断路器

主要规格/特殊功能

产品规格：

 CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为

 500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63

 为400V)，额定工作电流至800A的电路中作不频繁转换及电

 动机不频繁起动之用。断路器具有过载、短路和欠电压保护

 功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力(Icu)的高低，分为C

 型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断

 型)四类。断路器可垂直安装，亦可水平安装。该断路器具

 有体积小、高分断、短飞弧(部分规格为零飞弧)、带隔离、

 抗震动等特点，并通过了核工业条件(1E级)试验和船舶条件

 的试验，是国产产品中能用于核工业基地的产品，更是

 陆地及船舶使用的理想产品。

 2.执行标准

 产品符合IEC60947-2(1995)、GB14048.2《低压断路器》

标准。

3.使用条件

 海拔不超过2000m；倾斜度为22.5 ° ；

 周围介质温度不高于+40 ° C(对船用产品为+45 ° C)和不低

 于-5 ° C；

能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
在受到船舶正常振动时能可靠工作；在受到地震情况下（

4g）能可靠工作；

在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝

缘的气体与导电尘埃的地方；

在没有雨雪侵袭的地方。








常熟开关CM1系列型号：

CM1-63L/3300. 额定电流6-63A，
CM1-63M/3300. 额定电流6-63A，

CM1-100/3300. 额定电流10-100A，
CM1-100C/3300. 额定电流10-100A，
CM1-100L/3300. 额定电流10-100A，
CM1-100M/3300. 额定电流10-100A，
CM1-100H/3300. 额定电流10-100A，

CM1-225/3300. 额定电流100-225A，
CM1-225C/3300. 额定电流100-225A，
CM1-225L/3300. 额定电流100-225A，
CM1-225M/3300. 额定电流100-225A，
CM1-225H/3300. 额定电流100-225A，

CM1-250L/3300. 额定电流250A，
CM1-250M/3300. 额定电流250A，
CM1-250H/3300. 额定电流250A，

CM1-400C/3300. 额定电流225-400A，
CM1-400L/3300. 额定电流225-400A，
