交流接触器A12-30

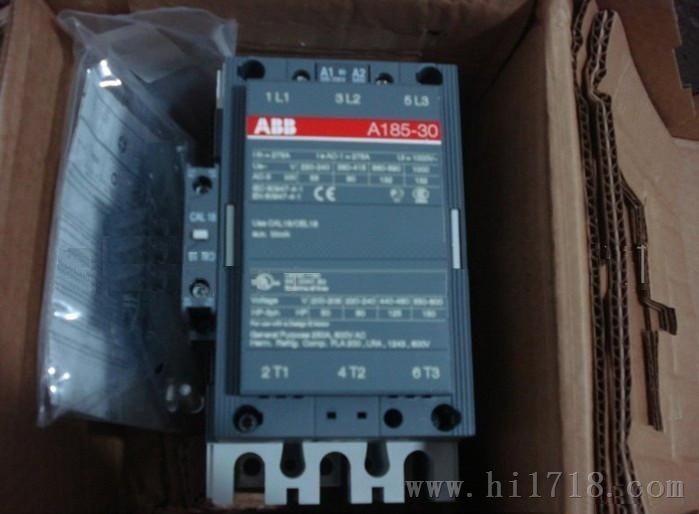

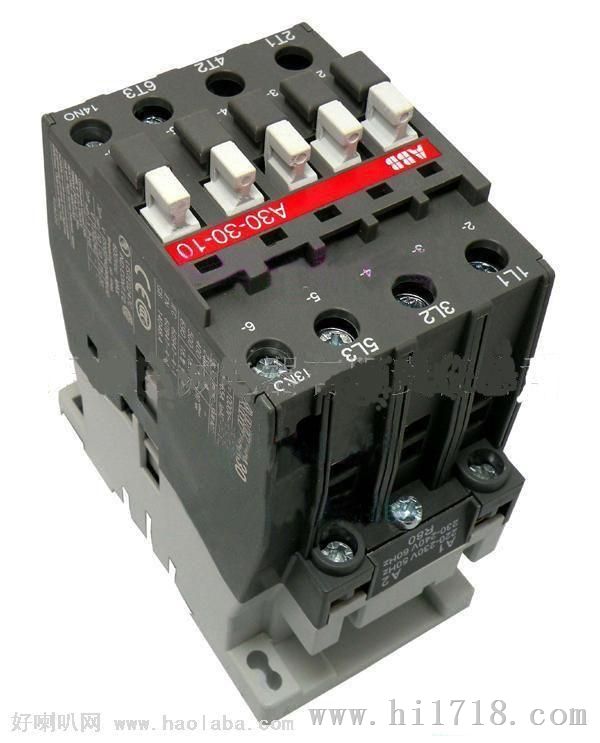

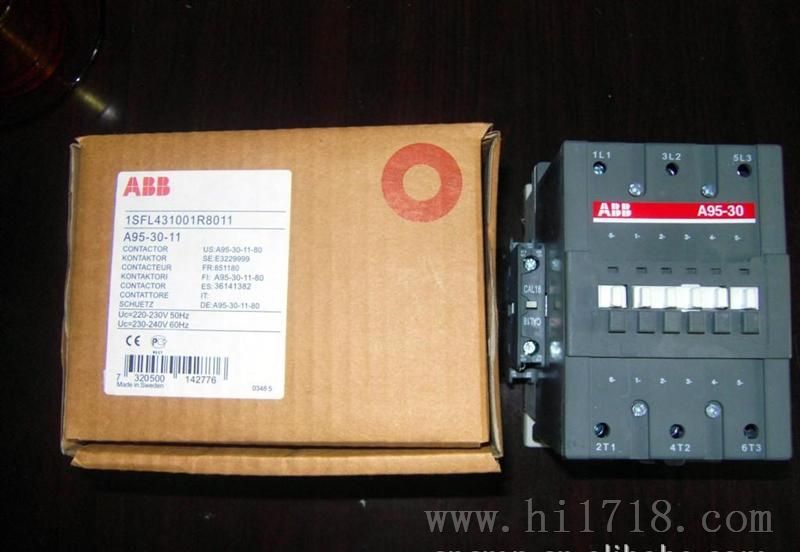

ABB（三级）交流接触器

拍合式接触器
　　拍合式接触器主要应用在钢铁工业，如：牵引机、电解和起重设备，电流从63A 至 5000A。
　　产品概述 R 系列接触器在一个主框架上构造，支持电磁特性、主极和辅助触头。此设计为标准接触器的制作带来很大的灵活性，有如定制的接触器般灵活：可按需求改变极数 带 / 不带排气线圈的极，额定电流流过每一极 常开极 当常闭极与常开极结合使用时，可设置 "先合后分" 或 "先分后合" 大量标准、定时、可调的常开和常闭辅助触头带特殊特性的电磁特性由控制供电电压和应用特性决定

A系列交流接触器（以下简称接触器）主要用于交流50HZ（或60HZ），额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至300A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，经保护操作（运行）可能发生过载的电路。

主要结构及工作原理

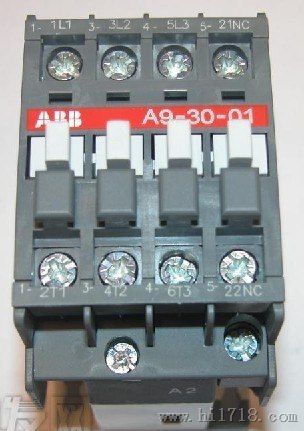

1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A9-16采用自动灭弧，而A26-110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损

的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方

式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方

便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，

拆装方便迅速。导电部件不外露，安全性能好。

正常工作条件和安装条件
1、安装地点的海拔不超过2000M
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度
3、安装地点的空气相对温度在+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20

度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级
5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）
