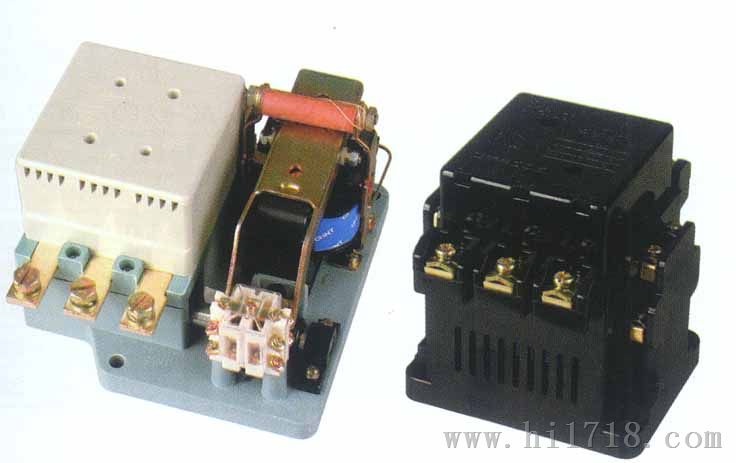

CJT1系列交流接触器
1适用范围
CJT1系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，额定工作电压至380V，电流至150A的电力线路中，作远距离接通与分断线路之用，并可以与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。本产品符合IEC60974-4-1、GB14048.4及JB/T8730标准，是CJ10系列接触器的替代产品。
2型号及其含义
 比如CJT1-10A
  CJ为交流接触器  T为新型铜基银触头 1为设计序号 10A为表示规格代号，用380VAC-C的额定工作电流数值表示
3正常工作条件下和安装条件
3.1周围空气温度为：-5~+40时空气相对湿度不超过50%；24小时内其平均值不超过+35；
3.2海拔高度：不超过2000m
3.3大气条件：在+40时空气相对湿度不超过50%； 在较低的温度下可以有较高的相骊湿度，最湿月的月平均温度不超过+25，该月的月平均相对湿度阶不超90%，并考虑因温度变化发生在产品上的凝露；
3.4污染等级：3级；
3.5安装类别：III类；
3.6安装条件：安装面与垂直面倾斜度不大于5；
3.7冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4主要参数及技术性能
4.1接触器按电流等级分为：
10A、20A、40A、60A、100A、150A。
4.2线圈额定控制电源电压US为：交流(50Hz)、63V、110V127V、220V、380V。
4.3动作条件：吸合电压为(85%~110%)US；释放电压为(20%-75%)US
5外形及安装尺寸
     型号        外形尺寸(A×B×C)        安装尺寸(D×E)     nφ      F
   CJT1-10         70×70×96.5              56×58         3-φ5     15
   CJT1-20         92×102×110              76×68         3-φ5     15
   CJT1-40         115×128×125             100×75       3-φ5.5    30
   CJT1-60         170×178×135             98×160        3-φ7     30
   CJT1-100        195×204×135             110×180       3-φ9     75
   CJT1-150        222×232×154             130×205       3-φ11    75
6结构特点本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧罩和铁栅片组成，CJT1-60、100、150的底座用增强塑料制成。
7订货须知
7.1订货时必须指出；
7.1.1接触器完整的名称、型号；
7.1.2线圈的额定工作电压和频率；
7.1.3订货台数。
7.2订货示例：CJT1-10交流接触器具线圈电压220V 50Hz 10台。
