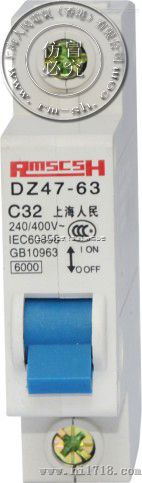

DZ47-63小型断路器

DZ47-63 C25 25A小型断路器

C65系列断路器符合IEC60947-2/GB14048?2标准中带有隔离功能断路器的补充安全规定，充分满足对隔离电器的各项要求:
□冲击耐受电压6kV
□手柄绿色条纹显示触头处于切实分断状态
□断开位置可锁定
□良好的抗冲击性能
■快速闭合技术
C65系列断路器采用快速闭合设计，触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，提高断路器的电气寿命。当负载类型为电动机或变压器等高冲击性负载时，快速闭合技术使其效果和优势更加明显。
■多种电气附件和机械辅件
C65系列可根据用户需求选装多种电气附件，如OF辅助接点、SD报警接点、MX或MX+OF分励脱扣单元、MN或MN s欠压脱扣单元、MV过压脱扣单元等实现对断路器的远程监控和控制。机械辅件如旋转手柄、挂锁辅件、间隔件等使断路器的操作和用更加方便和安全。
■安装接线
C65系列采用隧道式接线端子，这种方式易于使导线导入正确位置，压接更加牢固，可有效减少由于连接不良引起的端子发热和烧毁。
C65系列端子截面积对于额定值1~32A断路器为25 mm2，40~63A断路器可达35mm2，大于GB和IEC标准规定的参数，便于盘厂接线。
■高性能的VigiC65漏电保护附件
Vigi C65漏电保护附件分为电磁式(ELM)和电子式(ELE)两种形式，电子式漏电附件采用高冗余、高耐压和高抗干扰性设计，经济性好，可靠性高，1P+N，2P漏电附件可选280V过压保护功能；电磁式漏电附件在动作原理上仅依赖于剩余电流，与线路电压无关，安全性更好，抗干扰性更高，环境适应性更广。VigiC65漏电保护附件与断路器拼装简单、方便，漏电附件采用防误配设计，可防止低额定值漏电附件与大额定值断路器组装在一起。



三、施耐德C65小型断路器的技术参数

C65N小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压:1P AC230V ; 2/3/4P AC400V
额定电流:1-63A
分断能力:6KA

C65H小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压:1P AC230V ; 2/3/4P AC400V
额定电流:1-63A
分断能力:10KA

C65L小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压:1P AC230V ; 2/3/4P AC400V
额定电流:1-63A
分断能力:15KA

●电气参数
○工作电压:440 V AC
○分断能力(IEC60898)

○冲击耐受电压:6 kV
●限流等级:3
●隔离功能
○切实分断指示
