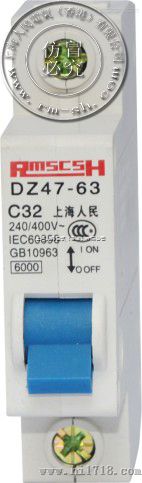

DZ47-63 小型断路器

DZ47-63 C6 6A小型断路器

一、概述
分励脱扣器，是在断路器内部安装的脱扣线圈附件，接通额定工作电压后，使断路器脱扣分闸，用于远程控制断路器脱扣分闸，也常用于消防系中。因采用线圈通电获得励磁并使开关发生分闸动作，所以该线圈叫分励线圈，为断路器内部附件之一。
二、产品相关参数
额定工作电压范围：85%~110%的额定电压Ue。
当使用于消防系统中时建议采用中间继电器转换控制的形式，以避免由于消防主机电源容量偏小导致不能正常脱扣现象。
接线图如下：
用途
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
动作特性

操作的电气附件 分励脱扣器
操作电源电压范围 (70%～110%)×Ue
定控制电源电压 电源 AC50Hz 220V 380V
一， 分励脱扣器原理
分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
     断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣 跳闸后要再扣一样。这就是分励脱扣和电动操作分闸的区别。
     断路器操作把手有三个位置，除大家知道的上分下合两个位置外， 脱扣后把手将停留在中间位置。所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
     分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
     二、分励脱扣器作用
     分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。     　　在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。
     在具体使用中，分励脱扣侧重于控制，失压脱扣侧重于保护。
     三、脱扣器定义
     定义：与断路器机械上相连的（或组成整体的），用以释放保持机构并使断路器自动断开的装置。（GB 10963.1-2005/IEC 60898-1:2002）
     　　一般说来，传统的双金属片机械式或电子电磁式脱扣器与脱扣机械部分组成整体，目前智能脱扣器则不包含机械脱扣部分，仅指控制板（即可理解为断路器的内置“控制器”）。
     　　脱扣器是配漏电保护器的，作用是当线路有漏电或人身触电时通过零序电流互感。
     脱扣器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。
     　　脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等保护功能； .还具有负载监控、实时值测量、需量测量、谐波测量、测量表设置、维护、通信、DI/DO、区域选择性联锁、试验联锁、LCD界面显示等等功能。
