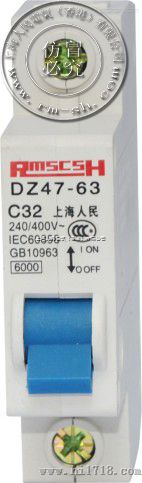

施耐德小型断路器DZ47-63

施耐德小型断路器DZ47-63上海人民小型断路器

DZ47-63A/3P小型断路器 DZ47空气开关

DZ47-63/3P小型断路器DZ47空气开关高分断微型断路器（空气开关）适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路

介绍一些DZ47-63空气开关。说明下：型号中的C是指照明保护，D是指电机保护

DZ47-63小型断路器主要参数及技术性能

按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。

按极数分：
a.单极 1P
b.二极 2P
c.三极 3P
d.四极 4P

按断路器瞬时脱扣器的型式分：
a.C型（5In ~10In）；
b.D型（10In ~16In）。

技术参数：额定运行短路分断能力（见表1、表2）；；

机械电气寿命。
a.电气寿命：不低于4000次；
b.机械寿命：不低于10000次。

常见的型号有：

空气开关 C型多用于照明保护，D型多用于电机保护

DZ47-63/C5/5A DZ47-63/C6/6A DZ47-63/C10/10ADZ47-63/C15/15A DZ47-63/C16/16A

DZ47-63/C20/20A DZ47-63/C25/25ADZ47-63/C32/32A DZ47-63/C40/40A

DZ47-63/C50/50A DZ47-63/C60/60A

DZ47-63/D5 DZ47-63/D6 DZ47-63/D10DZ47-63/D15 DZ47-63/D16 DZ47-63/D20

DZ47-63/D25 DZ47-63/D32 DZ47-63/D40DZ47-63/D50 DZ47-63/D60

空气开关DZ47-63/4P/C50DZ47-63/4P/C63

DZ47-3P,空开，小型断路器厂家

一、概述
分励脱扣器，是在断路器内部安装的脱扣线圈附件，接通额定工作电压后，使断路器脱扣分闸，用于远程控制断路器脱扣分闸，也常用于消防系中。因采用线圈通电获得励磁并使开关发生分闸动作，所以该线圈叫分励线圈，为断路器内部附件之一。
二、产品相关参数
额定工作电压范围：85%~110%的额定电压Ue。
当使用于消防系统中时建议采用中间继电器转换控制的形式，以避免由于消防主机电源容量偏小导致不能正常脱扣现象。
接线图如下：
用途
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
动作特性
