CW1-3200框架断路器

乐清市国通电气有限公司是从事生产塑壳断路器，小型，交流接触器，继电器，双电源，刀开关，传感器，接近开关等产品的企业，是集科研、开发、生产销售、信息及服务为一体的高科技企业。

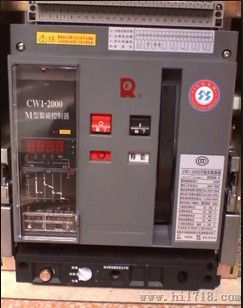

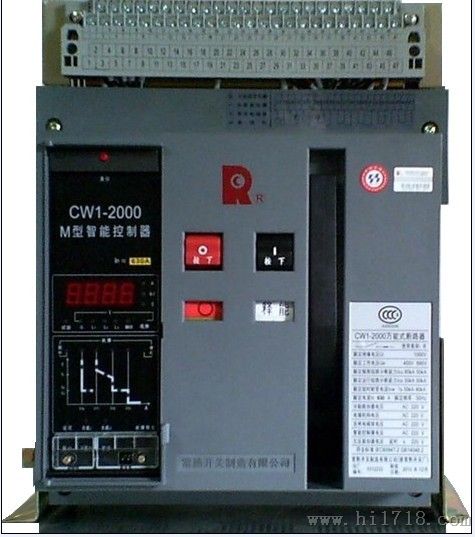

CW1智能型式断路器(以下简称断路器),该断路器适用于交流50Hz,额定电压400V、690V，额定电流6300A及以下的配电网络中,用来分配电能和保护线路,防止电源设备遭受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护范围广而精确，能提高供电可靠性。
交流额定电流630A～6300A； 短路分断能力80kA～100kA（有效值）；
具有3级和4级； 抽屉式和固定式；
具有隔离功能；　　　　　　　　　　　　分断能力高，零飞弧；
多种智能控制器，提供不同功能； 可上进线或下进线；
执行IEC60947-2、GB14048.2-2001标准； 获国家强制性产品“3C”标志。

正常工作条件和安装条件

周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃（特殊定货的除外）；
安装地点的海拔不超过2000m；
安装地点的空气相对湿度在温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均温度不超过+25℃，该月的平均相对湿度不超过90%，并考虑因温度变化发生在产品表面上的凝露；
污染等级为3级；
断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为Ⅲ；
断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；
断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54。

结构与功能

基本功能
过载长延时、短路短延时、短路瞬时、单相接地保护功能；
显示功能：整定电流、动作电流显示；
自检功能：过热保护、微机自诊断；
故障记忆：故障电流时间值、相序记忆；
试验功能；
 可选功能
负载；
功能表功能；
断线诊断功能；
MCR接通分断及越限跳闸功能；
RS485串行通讯接口；
谐波影响系数显示功能。

结构简介

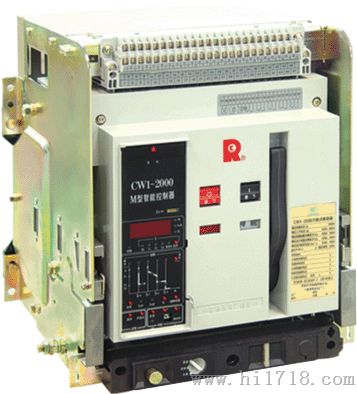

断路器具有结构紧凑、体积小等特点。断路器主体由绝缘壳体、触头系统、智能脱扣器，操作机构、电动贮能机构等部件构成。固定式断路器由主体加安装板组成；抽屉式断路器由主体加抽屉座组成，抽屉座内的导轨能带动断路器主体拉进拉出，其有三个工作位置：“连接”、“试验”、“分离”，位置变化通过手柄摇动来实现。三个位置的指示通过抽屉下端底座上的白色指针显示。
 当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，仅二次回路接通，主回路断开，此位置可进行一些必要的试验；当处于“分离”位置时，主回路、二次回路均断开。

供应抽屉式智能型式断路器CW1-2000/3-630A，CW1-2000/3-800A，CW1-2000/3-1000A，CW1-2000/3-1250A，CW1-2000/3-1600A，CW1-2000/3-2000A，CW1-2000/4-630A，CW1-2000/4-800A，CW1-2000/4-1000A，CW1-2000/4-1250A，CW1-2000/4-1600A，CW1-2000/4-2000A，CW1-3200/3-2000A，CW1-3200/3-2500A，CW1-3200/3-2900A，CW1-3200/3-3200A，CW1-3200/4-2500A，CW1-3200/4-2900A，CW1-3200/4-3200A，CW1-4000/3-3200A，CW1-4000/3-3600A，CW1-4000/3-4000A，CW1-4000/4-3200A，CW1-4000/4-3600A，CW1-4000/4-4000A，CW1-5000/3-4000A，CW1-5000/3-5000A，CW1-6300/3-4000A，CW1-6300/3-5000A，CW1-6300/3-6000A，
