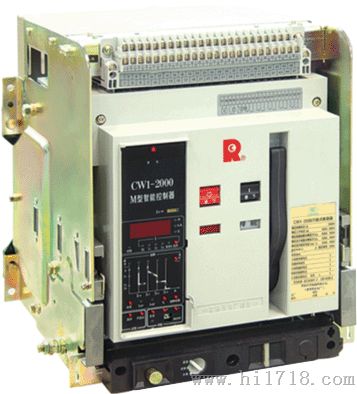

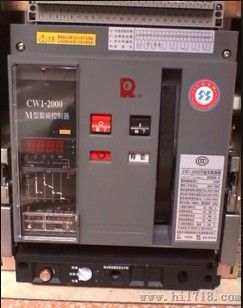

CW1-2000框架断路器

使用条件　　周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C（特殊订货的除外）；　　安装地点的海拔不超过2000m；　　空气相对湿度在温度为＋40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均温度不超过＋25°C，该月的月平均相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；　　污染等级为3级。

结构特点简介　　触头系统　　每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性，保证了断路器的高分断能力。　　操作机构　　安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。　　所有附件整个系列通用。　　抽屉座　　摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有位置指示）；　　“连接”位置：主回路和二次回路均接通，此时隔离板开启；　　“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接通。可进行必要的动作试验；　　“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；　　抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合；　　断路器共有47个二次回路接线端子；　　相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
