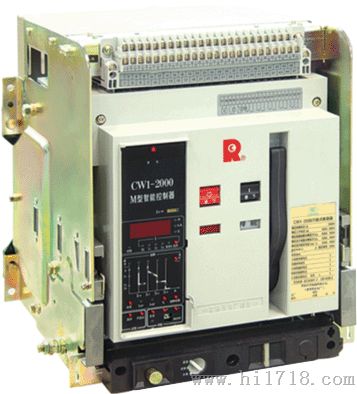

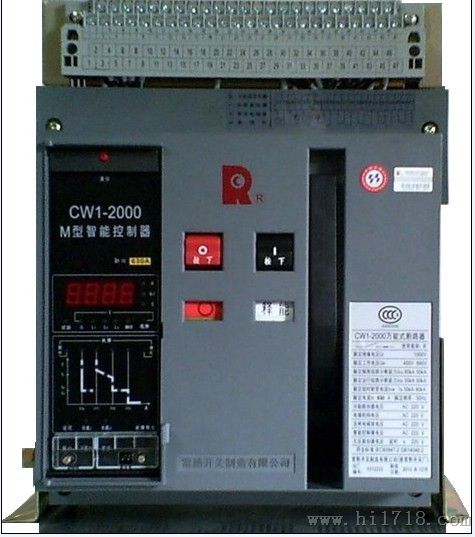

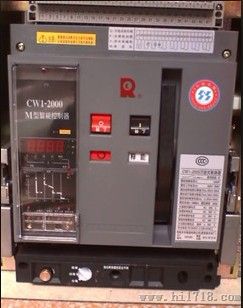

CW1-3630A框架断路器

乐清市国通电气有限公司是从事生产塑壳断路器，小型，交流接触器，继电器，双电源，刀开关，传感器，接近开关等产品的企业，是集科研、开发、生产销售、信息及服务为一体的高科技企业。

CW1智能型式断路器(以下简称断路器),该断路器适用于交流50Hz,额定电压400V、690V，额定电流6300A及以下的配电网络中,用来分配电能和保护线路,防止电源设备遭受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护范围广而精确，能提高供电可靠性

交流额定电流630A～6300A； 短路分断能力80kA～100kA（有效值）；
 具有3级和4级； 抽屉式和固定式；
 具有隔离功能；　　　　　　　　　　　　分断能力高，零飞弧；
 多种智能控制器，提供不同功能； 可上进线或下进线；
 执行IEC60947-2、GB14048.2-2001标准； 获国家强制性产品“3C”标志。

正常工作条件和安装条件

 周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃（特殊定货的除外）；
 安装地点的海拔不超过2000m；
 安装地点的空气相对湿度在温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均温度不超过+25℃，该月的平均相对湿度不超过90%，并考虑因温度变化发生在产品表面上的凝露；
 污染等级为3级；
 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为Ⅲ；
 断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；
 断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54。


结构与功能

 基本功能
 过载长延时、短路短延时、短路瞬时、单相接地保护功能；
 显示功能：整定电流、动作电流显示；
 自检功能：过热保护、微机自诊断；
 故障记忆：故障电流时间值、相序记忆；
 试验功能；
 可选功能
 负载；
 功能表功能；
 断线诊断功能；
 MCR接通分断及越限跳闸功能；
 RS485串行通讯接口；
 谐波影响系数显示功能。
