(FESTO)CPX-MMI-1控制单元

CPX 模块化电气终端
灵活，模块化，易于安装!

阀岛的理想伙伴:
电气连接，采用开放模式并可直接连接。适用于所有通用的现场总线标准, 以及各种客户特定的安装标准，具有丰富的诊断选项和I/O。

CPX 终端:
使得气动和电气控制回路系统与自动化系统的连接更加轻松、灵活。通过单一现场总线接口实现对整个含有各种模块和阀的气动控制回路系统进行完整的气动及电气控制。

-可方便接入的现场总线系统有: Profibus-DP, Interbus, CANopen, DeviceNet和CC-Link.
-灵活的接头技术: 6种通用的接头连接技术用于传感器和驱动器：M12 / 5针, M8 / 3针, CageClamp, Harax, D-Sub和M12 / 8针。快速安装并符合所规定的公司标准。
- 作为不带气动元件的远程I/O使用。
- 外形紧凑，可直接安装于具有较高防护等级的设备上。
- 集成的系统诊断功能，并通过 LED、现场总线或CPX-MMI手持控制单元(也可用于阀)来实现。
- 电源系统集成有设备的安全保护功能 (辅助电源,电绝缘和断电保护功能)
- 防护等级: IP 20, IP 65或IP 67，取决于所采用的接头技术
- 可进行软件参数设定的特殊模块，有效降低库存清单，出厂时完全装配好。
- 设计方便: CPX 宏可用于Eplan / AutoCad

发现了规格最为齐全的控制器。它们完全基于 PC 体系结构，譬如：包括web 服务器和以太网。因此，FEC控制器不仅执行普通PLC和通信功能，还能执行更高一级的网络控制器功能。这样一来系统的修改和扩展就成为可能了,对于常规系统来说这点却是无法做到的。

编程: FST为用户提供了一种传统且易于使用的 PLC 编程语言, 其语言贴近人性思维方式: If, THEN, ELSE。 FST 同时支持步操作，用于顺序编程。 FC34 可用于编程序和通过以太网进行通讯,并可具有web服务器功能。

操作模式:
- 独立控制器
- 远程控制器 (例如： TCP 模块)
- Web服务器/ 监视器
- 与CPX 现场总线节点组合

技术参数:
电气参数
- 电源: 电子元件 传感器: 24 V, 16 A，驱动器 阀: 24 V, 16 A
- 电流消耗: 取决于系统的扩展程度
- 电源接口: M18 / 4针

硬件
- 阀宽: 50 mm
- 模块尺寸 (W x L x H): 50 x 107 x 50 mm 包括链接模块
- 接头技术: 6 接头技术，用于传感器
- 以及其它的一些防护等级达到 IP 20和IP 65 的驱动器: M12 / 5针, M8 / 3针, CageClamp, Harax, Sub-D和M12 / 8针

环境条件
- 防护等级符合 EN 60529标准: IP 20, IP 65或IP 67 取决于所使用的接头技术
- PWIS 分类: 不含PWIS

CPX 宏库，用于 ePLAN
-系统更可靠，在对CPX 模块进行项目设计时更为方便：CPX宏库，用于Eplan 电气 CAE软件。符合生产设备设计工程标准。可以生成普通文档或HTML 格式便于浏览器浏览。 宏库有 DXF 格式，可用于AutoCad和其它的 CAD 程序。

- 纯粹的工程设计服务: CPX宏用于对组合有阀岛的电气设备进行工程设计。使用可靠、便捷。有德文或英文两种语种。
- 更具有系统性和可靠性: 符号、图形以及模板数据都放置在CPX宏库内。这使得您的设计工作和对回路图的存档操作更加可靠、快捷和规范。
- 实用性强：设计可靠。文件存取规范。无需建立自己的符号、图形以及模板数据，因为这些内容都已放置在CPX宏库内。

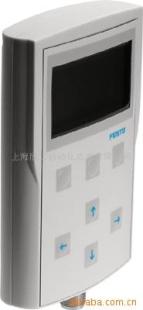

手持设备 CPX-MMI用于CPX阀岛电气终端
- CPX-MMI 体积小巧，可对CPX 阀岛电气终端进行数据查询、参数配置和功能诊断。该设备使用方便，灵活性强，数据的读入和读出可在系统的任意位置通过单手操作完成。

- 快速参数设定, 配置和诊断方便: Festo 的即插即工作概念。无需编程，无需额外软件。
- 易于使用，采用普通文字显示，便于调试，状态读取以及快速指出当前错误。
- 可存储40条以前的故障信息（并带有时间戳）便于搜寻零星的故障原因。
- 模块和通道级的故障诊断信息通过文字显示，清晰明了
- 结构坚固，防护等级高
- 始终采用 WML 技术同步
- 密码保护

通过 CPX-CP 接口建立CP系统
- 通过CPX-CP 接口CP安装系统中所涉及的所有CP元件，例如: CPV10, 14, 18阀岛, CPA10, 14阀岛, CP输入模块, CP 输出模块(以及这些产品的“俭约”版本)都可被连接在系统上。与此同时，CPX CP 模块本身也是CPX电气终端内部的一个技术性模块。 根据所使用的现场总线协议，它还可以同时操作多个CP接口模块。CPX-FB在和CP接口组合以后，其功能与 CP 经济型现场总线节点 (也就是 CP-F13-E)接近。通过使用CPX CP接口，阀和电信号输入/输出可采用分散式和集中式两种安装模式。

技术参数
- 防护等级: IP 65 / IP 67
- CP 分支的数量: 4 条分支，长度不超过 10 m, 每条分支的CP模块数量: 一个输入模块 一个阀岛或一个输出模块，并与 CL CP I/O 模块组合: 4 个CL模块, 可根据需要进行混和配置。
- CP 系统循环时间: 4 ms (仅CL CP I/O 模块: 2 ms)
- 电源: 通过 CPX 互连模块
- CP模块的电源: 24 V DC, 1.8 A, 具有短路和过载保护(电子保险丝)
- 配置检查: 通电后自动进行 (比较实际的配置和已保存的配置)
- 显示元件: 4个LED，用于指示CP 分支上的故障， 2个LED 用于指示电源电压 (传感器, 驱动器), 2 个LED用于指示错误和操作状态
- 控制部分: 保存键，用于保存当前的CP配置
- 系统扩展: CPX 模块 CP接口可以根据需要进行组合,可有多个 CP 接口一起参与使用(注意系统的限制值), 无需CP地址设定模块和总线终端电阻。

通过 CPX-FEC 进行预处理
- 将Festo的前端控制器集成到CPX 模块化电气终端后就形成了CPX-FEC 。除了现有功能齐全的各种 CPX 模块 (数字和模拟量 I/O)以及各种阀类型(即： Midi, CPA和MPA)以外, CPX-FEC还支持的技术模块,例如：CPX-CP接口。 由于PLC的性能在可连接传感器和驱动器的数量(与内存容量有关)以及速度(循环时间)等方面的不断提高，因此它可为CPX电气终端的广泛应用提供更好的支持。

技术参数

- 防护等级: IP 65 / IP 67
- 显示元件: 4个LED (CPX相关的), 4 个LED，用于PLC和以太网
- 控制部分: DIL 开关用于设置操作模式，旋转开关用于系统的运行/停止操作和程序的选择。
- 接口/连接: 串行接口 (Sub-D, RS 232) 用于和 PC 连接
- 编程和控制单元,即： FED前端显示, 以太网10/100 BaseT (RJ45) 用以连接网络, 操作接口 (M12) 用于连接 CPX-MMI
- 内存容量: 约 250 kByte 用于FST用户程序, 约 550 kByte 用于网络应用。
- 循环时间: 1k 语句1 到 2 ms
- 编程软件: FST 4 指令表和梯形图
- 以太网: web服务器 (网站), SMTP (e-mail), TFTP (文件传输), Modbus/TCP (I/O 数据传输，施奈德自动化环境中), EasyIP (I/O 数据传输 Festo 环境)
- 系统扩展: 齐全的CPX 外围设备
