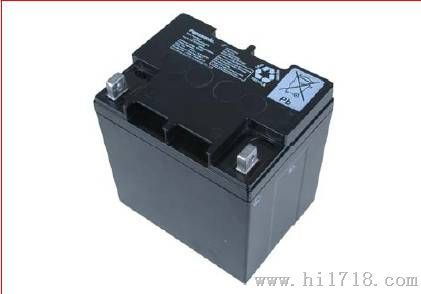

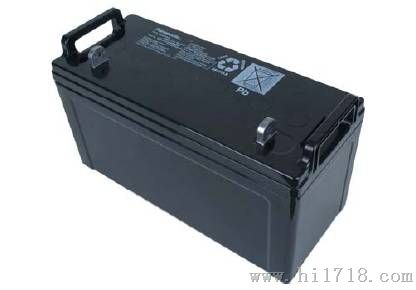

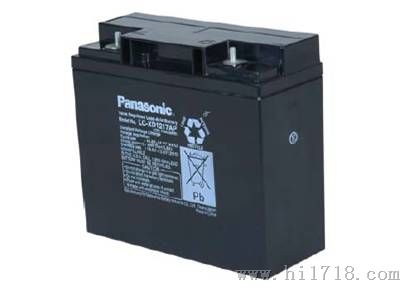

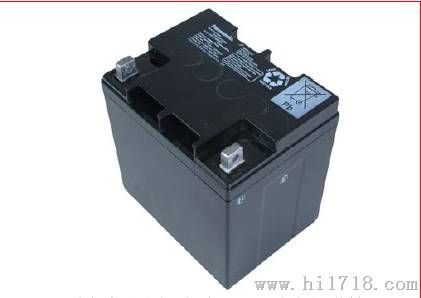

松下蓄电池LC-P12100ST

沈阳松下电池的特点： 1． 安全性能好：松下蓄电池在正常使用下无电解液漏出，无电池膨胀及破裂。 2． 放电性能好：松下蓄电池放电电压平衡，放电平台平缓。 3． 耐振动性能好：完全充电状态的电池完全固定，以4㎜的振幅，16.7Hz的频率振动1小时，无漏液，无电池膨胀及破裂。开路电压正常。 4． 耐冲击性好：松下蓄电池完全充电状态的电池从20cm高处自然落至1cm厚的硬木板上3次。无漏液，无电池膨胀及破裂。开路电压正常。 5． 耐过放电性好：25摄氏度，完全充电状态的电池进行定电阻放电3星期(电阻值相当于该电池1CA放电要求的电阻)，恢复容量在75%以上。 6． 耐过充电性能好：25摄氏度，完全充电状态的进行0.1CA充电48小时，无漏液，无电池膨胀及破裂。开路电压正常。容量维持率在95%以上。 7． 耐大电流性好：完全充电状态的松下蓄电池2CA放电5分钟或10CA放电5秒钟。无导电部分熔断，无外观变形。二. 产品构造：   三.松下电池部分LC系列规格：（点击型号下载资料） 型号 电压 容量 外形尺寸（mm） 总重约(KG) 端子型号 20小时率 长(L） 宽（W） 高(H) 总高(TH) LC-RA127R2 12 7.2 151 64.5 94 100 2.36 187,250M LC-RA1212 12 12 151 98 94 100 3.8 187, 250M LC-RA1215 12 14 151 98 94 100 4.1 187,250M LC-RD1217 12 17 181 76 167 167 6.5 L,BOLT LC-P1220 12 20 181 76 167 167 6.6 L,BOLT LC-X12120 12 120 407 173 210 236 37.0 M8 L LC-X1224 12 24 165 125 175 179.5/175 9.0 M5 L ,M5 BOLT LC-X1238 12 38 197 165 175 180/175 13.0 M6 L ,M5 BOLT LC-X1265 12 65 350 166 175 175 20.0 M6 L LC-XA12100 12 100 407 173 210 236 33.0 M8 L电池

松下铅酸蓄电池主要成分：

　　构成铅蓄电池之主要成份如下：　阳极板(过氧化铅.PbO2)- 活性物质阴极板(海绵状铅.Pb) - 活性物质电解液(稀硫酸) - 硫酸(H2SO4) 水(H2O) 电池外壳 隔离板 其它(液口栓.盖子等)

松下蓄电池原理
　　蓄电池的原理是通过将化学能和直流电能相互转化，在放电后经充电后能复原，从而达到重复使用效果。

松下蓄电池温度与容量

　　当蓄电池温度降低，则其容量亦会因以下理由而显著减少。

　　(A)电解液不易扩散，两极活性物质的化学反应速率变慢。
　 (B)电解液之阻抗增加，电瓶电压下降，蓄电池的5HR容量会随蓄电池温度下降而减少。
　　因此:
　　(1)冬季比夏季的使用时间短。
　　(2)特别是使用于冷冻库的蓄电池由于放电量大，而使一天的实际使用时间显著减短。
　　若欲延长使用时间，则在冬季或是进入冷冻库前，应先提高其温度。
　　4.放电量与寿命
　　每日反复充放电以供使用时，则电池寿命将会因放电量的深浅，而受到影响。
　　
松下蓄电池放电量与比重

　　蓄电池之电解液比重几乎与放电量成比例。因此，根据蓄电池完全放电时的比重及10%放电时的比重，即可推算出蓄电池的放电量。
　　测定铅蓄电池之电解液比重为得知放电量的方式。因此，定期性的测定使用后的比重，以避免过度放电，测比重的同时，亦侧电解液的温度，以20度C所换算出的比重，切勿使其降到80%放电量的数值以下。　内部阻抗会因放电量增加而加大，尤其放电终点时，阻抗，主因为放电的进行使得极板内产生电流的不良导体─硫酸铅及电解液比重的下降，都导致内部阻抗增强，故放电后，务必马上充电，若任其持续放电状态，则硫酸铅形成安定的白色结晶后（此即文献上所说的硫化现象），即使充电，极板的活性物资亦无法恢复原状，而将缩短电瓶的使用年限。
　　★白色硫酸铅化
　　蓄电池放电，则阴、阳极板同时产生硫酸铅（PbS04），若任其持续放电，不予充电，则会形成安定的白色硫酸铅结晶（即使再充电，亦难再恢复原来的活性物质）此状态称为白色硫化现象。

　　7.放电中的温度

　　当电池过度放电，内部阻抗即显著增加，因此蓄电池温度也会上升。放电时的温度高，会提高充电完成时温度，因此，将放电终了时的温度控制在40℃以下为最理想。

设计了一种基于UC3906与UC3823的免维护铅酸蓄电池开关型双电平智能充电器， 这种充电器可保证蓄电池在很宽的温度范围内精确充电， 延长蓄电池的使用寿命; 可以消除充电过程中的极化现象， 提高充电效率。

　　1 UC3906的结构及工作原理。

　　UC3906内部框图如图1所示，该芯片内含有独立的电压控制电路和限流放大器， 它可以控制芯片内的驱动器， 驱动器提供的输出电流达25 mA, 可直接驱动外部串联的调整管， 从而调整充电器的输出电压与电流。电压和电流检测比较器检测蓄电池的充电状态， 并控制状态逻辑电路的输入信号。
