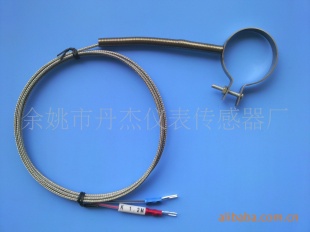

表面圈形热电偶WRNM-701

表面圈形热电偶：

     该型传感器可用紧固圈直接将测量头固定在被测对象表面，用来测量圆筒状物体表面的温度，测量头与偶线固定处套保护弹簧，偶线用不锈钢金属屏蔽偶线，可制成普通型或绝缘型，常用偶线规格为2*0.3mm、2*0.4mm、2*0.5mm、2*0.6mm等。其紧固圈内径可根据用户要求制作，如：Φ32、Φ35、Φ40、Φ50、Φ55、Φ60等，保护管为不锈钢管。主要用于注塑机的料筒等。

     推荐引线长度为0.5、1、1.5、2、3、4M。

     订货时应注明传感器的名称、型号、分度号、规格及数量。例：Φ50表面型圈形热电偶 WRNM-701 K 2M 10支。

     以上产品可根据用户要求需要特殊订做。

 温度传感器的产品型号说明：

      W（1）□ □（2）□（3）- □（4）□（5）□（6）

 （1）：温度传感器

 （2）：类别：RN.镍铬-镍硅K型热电偶；RE.镍铬-铜镍E型热电偶；RF.铁-铜镍J型热电偶；ZC.CU50铜电阻；ZP.PT100铂热电阻

 （3）：基本型式：B.标准型；J.简易式；T.探头式；Y.压簧式；L.螺纹式；M.表面型

 （4）：1.无固定装置；2.固定螺纹；3.可动螺纹；4.固定法兰；5.可动法兰；7.紧固圈

 （5）：接线盒型式：0.无接线盒；1.简易接线盒；2.防溅接线盒；3.防水接线盒；6.插座式接线端

 （6）：测量端型式：1.接壳型；2.露头型；3.绝缘型

测量精度和温度测量范围的选择：

  使用温度在1300～1800℃范围内，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000～1300℃范围内，要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。
