M6螺钉式热电偶

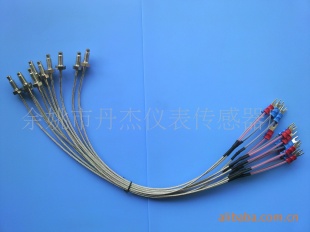

M6螺钉式热电偶：

    该型传感器由测量头、螺纹接头、2*0.5mm热电偶用不锈钢金属屏蔽偶线组成，偶线分度号为K型、E型、J型、T型，常用偶线的规格为2*0.3mm、2*0.4mm、2*0.5mm、2*0.6mm等，安装固定为螺纹接头，一般为M6*1.0*19mm，偶芯与测温头为绝缘型，适用与插入深度较小的场合，使用该型传感器时也要将测量头后部的引线连同测量头作固定处理，以尽量避免测量头后部处的引线无谓弯折断裂而影响使用寿命。

    推荐总长度为0.38、0.5、0.65、1、1.5、2、3、4、5M。

    订货时应注明传感器的名称、型号、分度号、规格及数量。例：M6螺钉式热电偶  K  0.5M 10支。

    根据用户需要，另可订制英制螺钉1/4（M6螺钉）。

温度传感器的产品型号说明：

      W（1）□ □（2）□（3）- □（4）□（5）□（6）

 （1）：温度传感器

 （2）：类别：RN.镍铬-镍硅K型热电偶；RE.镍铬-铜镍E型热电偶；RF.铁-铜镍J型热电偶；ZC.CU50铜热电阻；ZP.PT100铂热电阻

 （3）：基本型式：B.标准型；J.简易式；T.探头式；Y.压簧式；L.螺纹式；M.表面型

 （4）：1.无固定装置；2.固定螺纹；3.可动螺纹；4.固定法兰；5.可动法兰；7.紧固圈

 （5）：接线盒型式：0.无接线盒；1.简易接线盒；2.防溅接线盒；3.防水接线盒；6.插座式接线端

 （6）：测量端型式：1.接壳型；2.露头型；3.绝缘型

测量精度和温度测量范围的选择：

  使用温度在1300～1800℃范围内，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000～1300℃范围内，要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。
