耐压测试仪

耐压测试仪（耐压仪）操作说明/校准/使用说明/操作规程

工作原理：

耐电压测试仪由高压升压回路、漏电流设定及检测回路、指示仪表等组成，高压升压回路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿（保护）电流，试验过程中能显示漏电流值，指示仪表直接读出试验电压值和漏电流值（或设定击穿电流值）。样品在要求的试验电压作用下达到规定的时间时，仪器能自动或被动切断试验电压；一旦击穿，漏电流超过设定的击穿（保护）电流，仪器能够自动切断输出电压，并能同时报警。

概述：

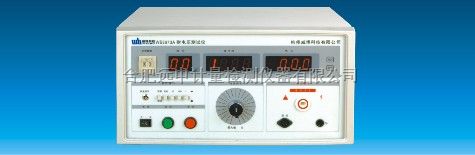

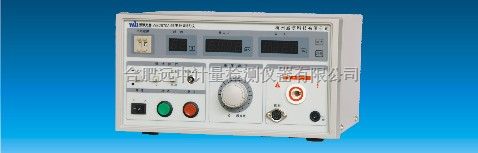

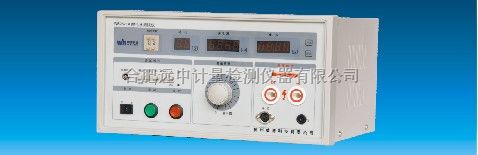

WB26系列耐电压测试仪是测量被试品耐电压强度的仪器，它能够准确、快速、直观、可靠地测试各种被测对象的击穿电压及漏电流等电气安全性能指标，本产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计，测试电压从0～5kV(AC/DC)，漏电流0～20mA(AC)（WB2670A）、0～100mA(AC)（WB2672A、WB2671A），0～600mA(AC)（WB2673）, 漏电流0～20mA(DC)（WB2671A）。定时器范围1～99S，特殊要求另定。适合各种家用电器、电机、变压器、电源、电缆线、高压胶木电器、开关、接线端子、电源插头座、离心式脱水机、洗衣机、微波炉、洗碟机、电火锅、电饭锅、电磁机、电烤箱、电视机、电风扇、医疗、化工、电子仪器、仪表、元器件等，也可用于强电系统的安全耐电压和漏电流的测试，同时也是科研机构、质量技术监督部门不可缺少的耐电压试验设备。

WB26系列耐电压测试仪产品是在吸收、消化国际国内先进耐电压测试仪的基础上，结合我国用户的实际使用情况加以改进、提高和完善。本产品可直观地显示输出电压值、试验时的漏电流、设定报警漏电流值、试验时间(在定时状态下1～99S)，时间以倒计时形式显示，不但准确，同时更能反映试验进程。试验时的漏电流显示可以反映各种试品耐电压性能上的差异。

使用注意事项：

1、                           操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。

2、                           仪器必须可靠接地。

3、                           连接或拆卸被试品时，必须保证高压输出为“0”及在“复位”状态。

4、                           测试时，仪器接地端与被测体要可靠连接，严禁开路。

5、                           切勿将输出地与交流电源线短路，造成仪器处壳带电。

6、                           请勿将高压输出端子与地线短路，以免发生意处。

7、                           用WB2671A测试有极性试品时，要注意电压极性。

8、                           测试灯、超漏灯如果损坏，必须马上更换，以免误判。

9、                           检查故障时，必须关掉电源。

10、                       仪器空载时漏电流表头有微小起始电流，属正常。

11、                       本仪器应避免阳光正面直射。

12、                       本仪器应每年到有关部门检定。

13、                       仪器如果需要返厂修理时，请尽可能注明故障原因、现象等情况，便于修理工及时修理。
