匝间冲击耐压试验仪WB2679A
- 价 格：
- 电议
- 型 号：
- WB2679A/WB2679B
- 品牌/商标：
- 远中
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 合肥
匝间冲击耐压试验仪WB2679A
匝间冲击耐压试验仪WB2679A/WB2679B, WB2679A/WB2679B匝间冲击耐压测试仪
使用说明书

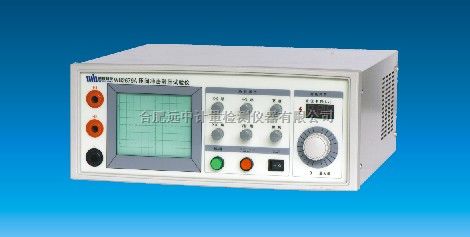

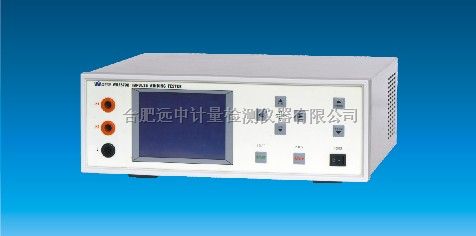

WB2679A匝间冲击耐压试验仪 ◆符合标准JB/T9615—2000《交流低压电机散嵌绕组匝间绝缘试验方法》。 ◆采用冲击波形比较法：将具有规定峰值和波前时间冲击电压同时施加在相同设计的被测和参照标准绕组上，通过比较两个震荡波形的差异来判断电机绕组匝间绝缘的好坏。 ◆峰值电压：0~5000V可调； ◆容差：±5%； 重复频率:25Hz； ◆波前时间：0.5/μS±30% | WB2679B匝间冲击耐压试验仪 ◆采用"冲击波比较法"，将具有规定峰值电压（一般高于数倍的工作电压）加于被测线圈绕组上，通过比较两个震荡波形的差异，从而判断线圈匝间绝缘好坏，电晕放电、局部短路和断路等故障均能直观判断； ◆可按键设置峰值电：0~5000V、100V/STEP； ◆脉冲重复频率：8Hz； ◆脉冲电容量：0.01uF； ◆采用高速AD采样，大大拓宽了仪器的测试范围； ◆采用高稳定性能的高压冲击电源和可控硅模块，大幅度提高了仪器的稳定性、可靠性和使用寿命； ◆采用320×240的LCD显示，避免了CRT（示波管）易老化、亮度低的缺陷； ◆可以脚踏开关启动，安全方便。 |
概述
本仪器对微型电机及相关绕组等，检测匝间短路，线圈电晕放电，局部短路等均有相当准确的结果。本仪器是贯彻GB755—2000、GB14711—93标准的一种新型仪器。
工作原理
本仪器采用单高压回路，以脉冲波形比较法，用波形衰减的差异来确定故障所在。由于波前时间短，能量小，可认为是无损试验。
主要技术指标及适应范围
1. 脉冲峰值电压：1000—5000V（连续可调）
2. 测量精度：+5%+1个字（1500—5000V）
3. 脉冲电容：0.01uF—0.047uF
4. 波前时间：0.2Us
5. 峰值电压显示：LED数字显示
6. 工作电源：220V+10% 50Hz
7. 功耗：<150VA
8. 外型尺寸：447×440×235mm
9. 重量：20kg
10. 适用范围：满足各种型号规范一般通用型的微电机，家用电器电机（空调电机、风扇电机、洗衣机电机、冰箱电机等）及相关的低压绕组线圈及Y180以下全部电机。
使用方法
1. 接上电源线。
2. 合上电源开关（13），开关指示灯亮，示波屏上可看到一条水平亮线。（扫描线）
3. 此时根据亮度调节（6）、（7）旋钮，使之亮度适中，扫描线清晰。
4. 并请将高压调节旋钮（9）逆时针调到底。
5. 开机约五分钟后即可进行冲击耐压试验。
6. 脚踏开关插入高压输出控制插座（17）。或手控开关开启
7. 把（10）、（11）、（12）三根输出线根据试验要求与被试品进行连接。
8. 踏下脚踏开关，逐渐调节高压调节旋钮（9）（顺时针调节）使电压升到试验电压值。如匝间绝缘良好，则波形重合。如匝间绝缘故障，则波形就回错位。调整波形请调节（5）、（4）
