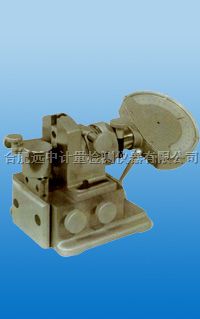

球面滚子半径测量仪R343

球面滚子半径测量仪R343/价格/厂家/使用说明

产品详细介绍：

特点与用途：

　　本仪器是比较法机械测量仪器。用于球面滚子半径偏差的测量。仪器轴式支点的支点座通过齿轮齿条传动，可在其导槽上上下下运动，安装测量仪表的测量支座及其上的辅助支点可以通过另一套齿轮齿条前后运动，从而实现对不同规格滚子的测量。侧头与其两侧的测量支点等距，三点与被测滚子球面接触，测量仪表即可测出与标准件的偏差。

主要技术参数（单位：mm）

结构示意图：

测量范围：滚子直径13-52
示值误差：±0.0015
示值变动性：0.00l
外形尺寸：145×130×140
重量：≈6kg
