DQ-2500型电桥夹具

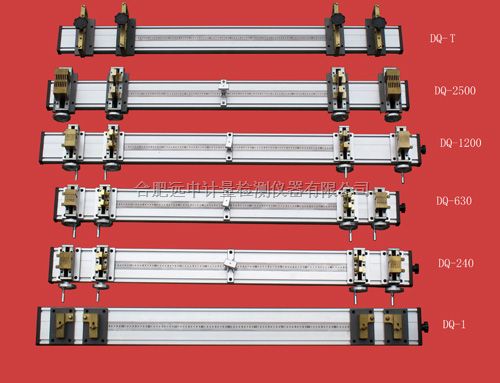

DQ-I型/DQ-T型/ DQ-630型DQ-1200型/DQ-2500型电桥夹具

DQ型电桥夹具选型：

为了满足新修订的GB/T3048标准对导体电阻测试要求，满足试样每一端的电位夹头和电流夹头的距离不小于试样断面周长的1.5倍的标准，结合产品的升级换代，我公司对我公司的DQ-I；DQ-II；DQ-III；DQ-KJ；DQ-K；DQ-KT等电桥夹具产品进行了升级，根据用途分为裸导体系列和绞线导体系列，以满足不同的生产厂商选用。

一、用于裸导体系列的电桥夹具：

DQ-I型用于0.2mm2～150mm2的裸导线

DQ-T型用于母线排、铜泊等扁型导体，其规格按宽度分为0～50mm，0～100mm，0～150mm，0～200mm其被测厚度均为30mm，用户可按自己要求进行选择。

二、用于导体圆型绞线导体系列的电桥夹具，其试样长度300×1000㎜可调

DQ-240型   用于Ф1～18㎜即1mm2 ~240mm2的圆型和圆型绞线导体

DQ-630型   用于Ф1～30㎜即1mm2 ~630mm2的圆型和圆型绞线导体

DQ-1200型 用于Ф1.5～42㎜即1mm2 ~1200mm2的圆型和圆型绞线导体

DQ-2500型 用于Ф1.5～64㎜即1mm2 ~2500mm2的圆型和圆型绞线导体

大于2500mm2的试样测试建议采用加大试样长度或分割试样用称重法的方法解决。

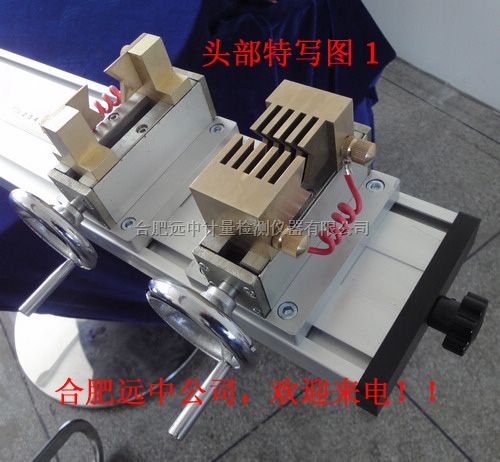

DQ-630型电桥夹具

一、DQ-630型电桥夹具适用于GB/T3048《电线电缆、电性能试验方法》中规定的各种电力电缆和电气装备电线电缆的直流电阻测量，也可用于其它导体材料的直流电阻测量。

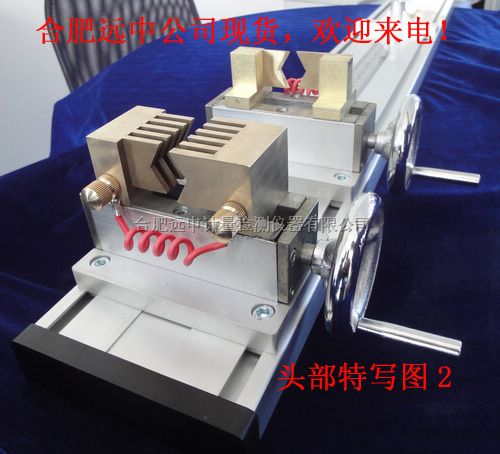

    它利用反正螺杆快速夹紧及退出结构，使用更加方便、灵活，电压与电流夹具分开以提高与试样的接触点。

    本设备采用铝合金底板，架构合理、使用便捷。

二、技术参数：

    1、试样适用范围：1mm2 ~630mm2单根或多股绞线导体线芯。

    2、两电压夹头间距：100~1000mm

    3、外形尺寸：1530mm*210mm*150mm

    4、适配电桥：四点测量法的任何电桥、数字电阻测量仪。

三、使用方法：

1、调整距离：由于本夹具采用的是可调式，因此测量前需检查两电压夹头之间距离是否为1米；夹具须定期向当地计量部门校核1米长度。

2、调整相邻两电流夹具与电压夹具之间的距离，使其距离不小于被测试样截面周长的1.5倍。

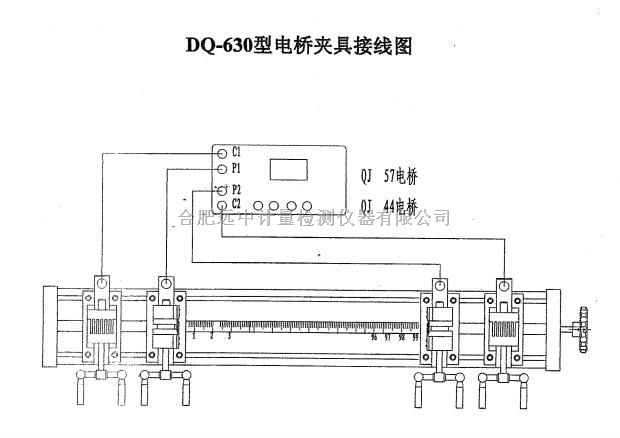

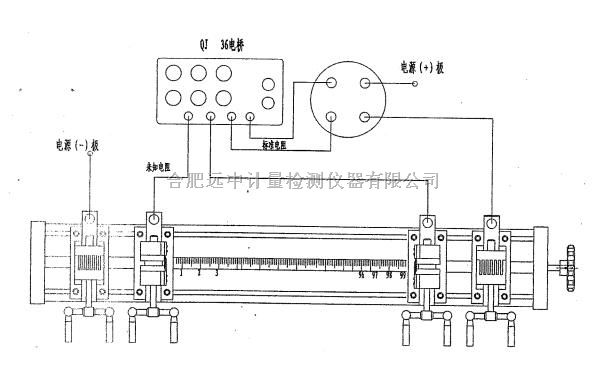

3、接线：连接相对应的电流、电压端之间的连线。
