数字电秒表

数字电秒表厂家/工作原理/应用范围

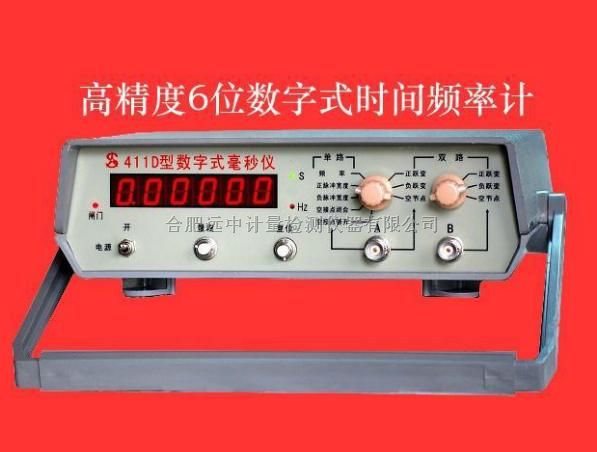

型号：417、417B、415、411D

技术参数：

测量范围：0.0001s－9999.9s

测量误差：≤5×10-5 ±1个尾数字

显示方式：5位LED红色数码管

测试功能：连续    触动

适应信号：空接点（不带电）.直流电信号（5－100V ）

工作电源：415、 417型  AC220V

417B型  AC220V或DC5V或者12V（出厂时为AC220V）

工作环境：温度：0℃－40℃ 温度：≤90%（30℃）

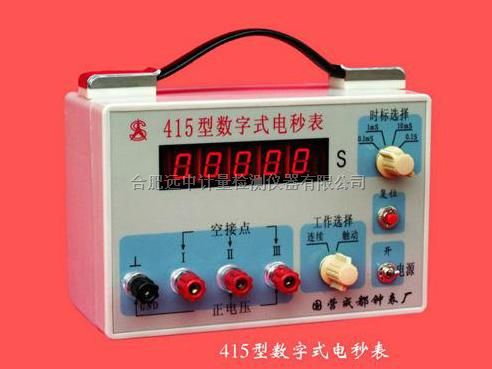

外形尺寸：415型 185（宽）×142（高）×115mm（厚）

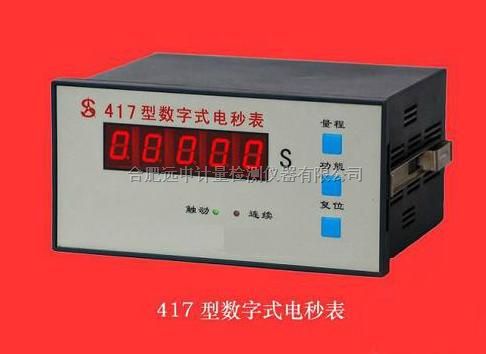

          417型  160（宽）×80（高）×115mm（厚）

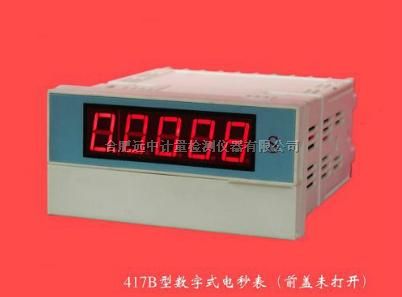

417B型 95（宽）×50（高）×100mm（厚）

安装开孔尺寸：417型  150×76mm  417B型 90×45mm

复位方式： 手动. 自动（触动）

或外接复位 (417417B型)

功    耗：    ≤3W

说明：417型和417B型在后面接线

二、测试功能

一个空接点闭合时间（接点不能带电）

一个空接点断开时间（接点不能带电）

两个空接点动作时间差（接点不能带电）

直流电压作用时间（一个电脉冲宽度）。

直流电断电时间（一个电脉冲占空宽度）。

两路信号时间差（空接点或直流电信号任意）。

主要技术指标：

测量范围：0.0001s－9999.9s
测量误差：≤5×10-5±1个尾数字
显示方式：5位LED红色数码管
测试功能：连续触动
适应信号：空接点。正极性电信号（5－100V）
工作电源：AC220V　或DC12V（出厂时为AC220V）
仪器形式：表板安装式
工作环境：温度：0℃－40℃温度：≤90％（30℃）
外形尺寸：95（宽）×50（高）×112mm（厚）
安装开孔尺寸：90×45mm　
复位方式：手动。自动（触动）或外接复位功
功耗：≤2W
说明：仪器后面接线

功能：

单路：空接点闭合、断开时间，正电压作用时间。
双路：两路信号时间差值，启动信号：空接点、正电压、（可选）；停止信号：空接点、正电压、（可选）并采用强抗干扰电路设计。
