圆弧面测量仪

数显R规/圆度规/圆弧面测量仪/数显半径测量仪

别名又叫：数显半径规 R规 多功能数显半径测试仪 数显弧度规 数显R规 圆度规 弧面规 圆弧面测量仪 数显半径测量仪 圆弧形半径测量

即能测圆弧半径又能测长度，此为多功能。

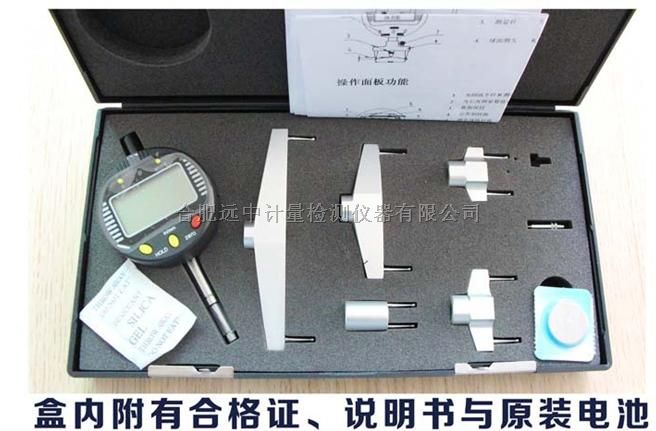

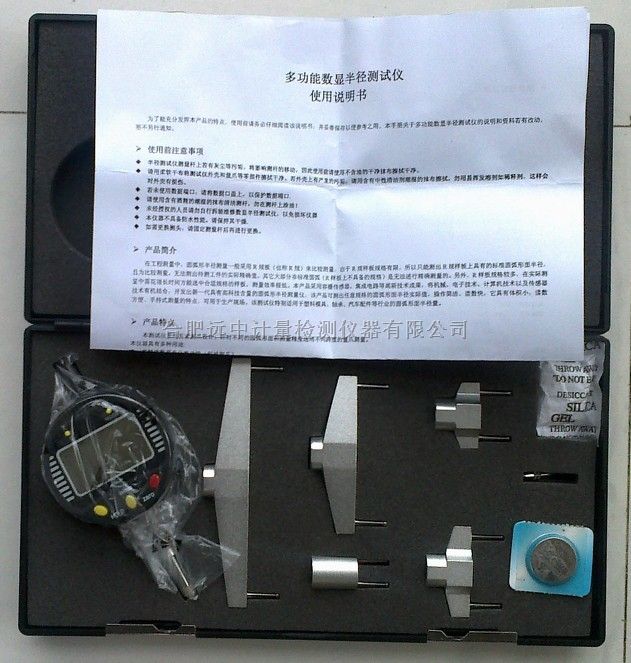

多功能数显(R规)半径测试仪使用说明书：

为了能充分发挥本产品的特点，使用前请务必仔细阅读该说明书，并妥善保存以便竟来参考之用。本手册关于多功能数显半径测试仪的说明和资料若有改动，恕不另行通知。

简介

1.      在工程测量中，圆弧形半径测量一般采用R规板（也称R规）来比较测量，由于R规样板规格有限，所以只能测出R规样板上具有的标准圆弧形面半径，且为比较测量，无法测出待测工件的实际精确值。其它大部分非标准圆弧（R样板上不具备的规格）是无法进行精确测量的。另外，R样板规格较多，在实际测量中需花很长时间方能选中合适规格的样板，测量效率极低。本专利产品采用容栅传感器、集成电路等高新技术成果，将机械、电子技术、计算机技术以及传感器技术有机结合，开发出新一代具有高科技含量的圆弧形半径测量仪，该专利产品可测出任意规格的圆弧形面半径实际值，操作简洁、读数快，它具有体积小、读数方便、手持式测量的特点，可用于机械零件木模 建筑钢模等有圆弧测量的地方使用。

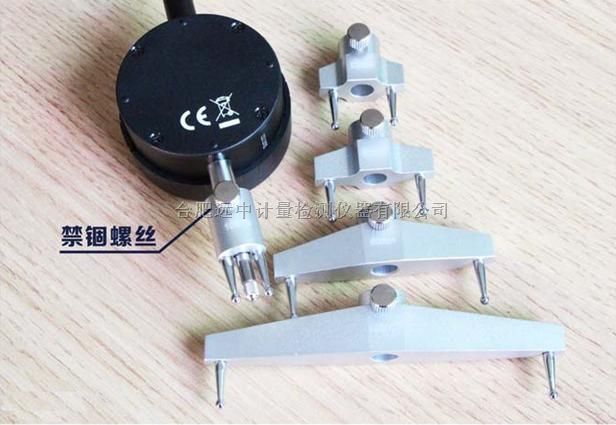

2.      本测试仪采用多套测量爪设计，针对不同的圆弧形面半径和测量精度选用合适跨距地测量爪。

3.      多种用途

1）               数显百分表功能                          4） 深度测量

2）               外圆弧形面半径测量                      5） 台阶测量

3）               内圆弧形面半径测量

主要技术参数：

测量范围1：半径范围：5-9999.99mm

测量范围2：长度范围：0-12.7mm

位移测量误差：ΔS≤0.02mm

半径测量误差：ΔR≤(0.02／2 )R

电   源：    3V锂电池（CR2032）

工 作 温 度： 0±40℃

储 运 温 度：﹣20℃±60℃

湿 度 影 响：相对湿度≤80%不受影响

注：R为待测量半径，S为对应的位移量值。

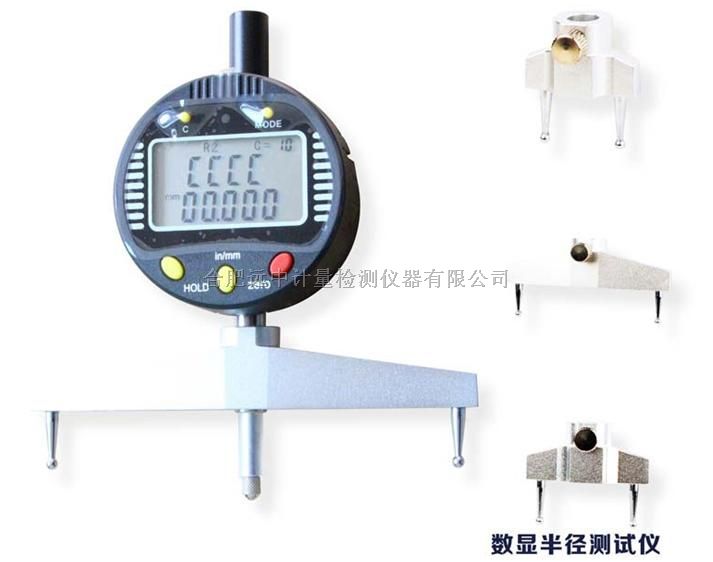

数显半径R规，数显半径测量仪结构图：    1．液晶显示屏       5. 电池盖2．操作面板         6. 数据输出口3．测量杆           7. 锁紧螺钉4．球面测头         8. 测座 数显半径R规，数显半径测量仪操作面板功能： 1.      为圆弧半径R测量数值显示2.      为长度测量数值显示，测量圆弧形面时为弦高S3.      数据保持4.      公英制转换5.      测量爪规格转换6.      功能切换7.      数据输出8.      清零及开关机

功能具体操作

开机       轻按ZERO/ON/OFF键一下即可

清零       短按ZERO/ON/OFF键，可任意位置清零，测量内径、外径时则必须按照图4中a图所示，让三杆同时与一标准平板垂直

公英制转换   按下UNIT键可在公制和英制之间转换

数据保持及解除   按下
