开口式力矩扳手

开口式力矩扳手丨厂家丨价格丨使用说明书

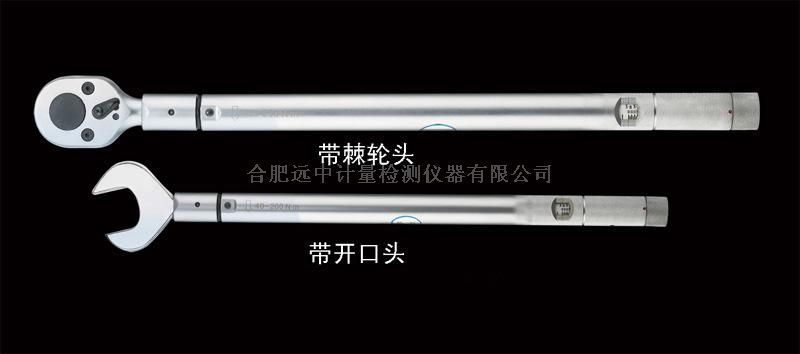

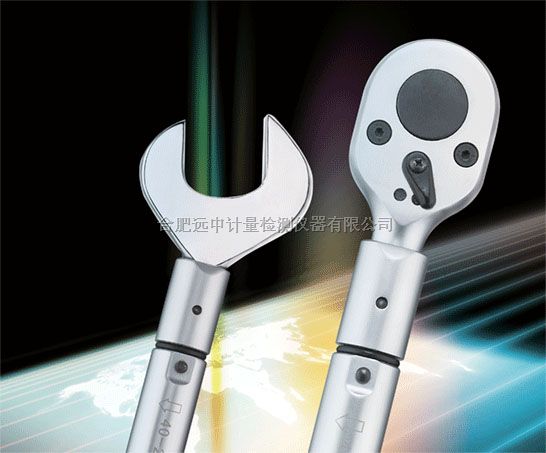

产品规格系列齐全（0.2-25000N.m），头部可更换（棘轮头、开口头、活动扳头、梅花头、管钳头、钩形扳手头等）可满足不同的安装需求；大扭矩（Y1000）以上的扭力扳手可使用延长力臂来省力，设定部分采用离合式机构，可以保证设定后的扭矩值不发生变动。可根据客户要求完成左旋螺纹的扭矩控制以及加工生产定值式扭力扳手。

使用方法：

1.扭矩值的设定：
1.1.本产品为离合式设定方式，设定时将设定轮边旋转边适当用力向后拉出，使设定销卡入设定轮的相应槽中，同时设定轮上隐藏的副标尺露出来；
1.2.顺时针（示值增大）或逆时针（示值减小）旋转设定轮，使标尺窗内的主标尺的示值与设定轮上的副标尺示值分别对准主、副标尺的基准线，主、副标尺示值相加之和即为所需要设定的扭矩值；
1.3.扭矩值确定后，将设定轮推入原位置，扭矩值设定工作完毕。
2.将扳手方榫套入相应尺寸规格的套筒；
3.将套筒套入螺母或螺栓帽上；
4.按顺时针（右旋）方向均匀施力；
5.当听到“咔嗒”声或感到扳手上有卸力感时，即已达到所设定的扭矩值。

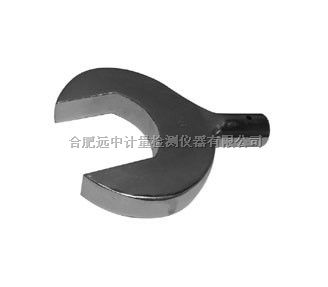

6.当拧长螺栓或油管一类的螺母，套筒无法工作的情况下，需更换开口头或其他专用头。更换方法如下：
6.1.压下定位销，沿脱力方向施力，即可取下棘轮头；
6.2.将选好的相应尺寸开口头插入联接孔中并使定位销弹入小孔内即可。

产品检定：

1.用户应按标牌或产品合格证所示精度检定；
2.按中华人民共和国国家计量检定规程  JJG707-2003及中华人民共和国国家标准GB/T15729-1995中指定的方法和要求进行检定;
3.检定周期：在一般情况下应半年检定一次,当扳手的使用频次较高时，用户可按 每使用5000至10000次检定一次。

特点：

1、具有预设扭矩数值和声响装置。当紧固件的拧紧扭矩达到预设数值时，能自动发出讯号“卡嗒”一声，同时伴有明显的手感振动，提示完成工作。解除作用力后，扳手各相关零件能自动复位。

2、可切换二种方向。拨转棘轮转向开关，扳手可逆时针加力。

3、公、英制（N.m、lbf.ft）双刻度线；手柄微分刻度线。读数清晰、准确。
4、合金钢材料锻制，坚固耐用，寿命长 。

 扭矩单位换算表：

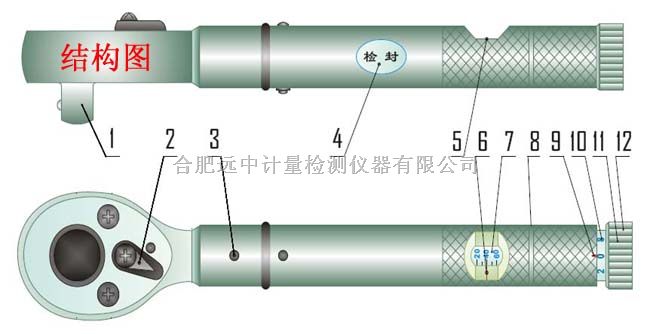

结构图说明如下：
