指针式扭力扳手
- 价 格：
- 电议
- 型 号：
- 1-15000N.m
- 品牌/商标：
- 远中
- 企业类型：
- 制造商
- 原产地：
- 合肥

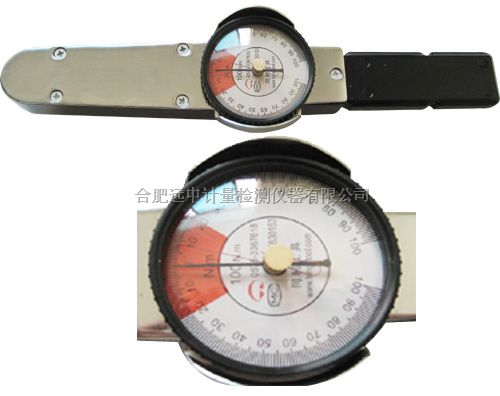

指针式扭力扳手
表盘式/指针式扭力扳手
一、用途和适用范围
TLB型或GNBB型扭矩扳手是一种用于螺纹紧固件扭矩测量的仪表指示器，可在量程范围内任意进行检测。适用于精确度要求高的紧固件扭矩测试。
１、使用前，必须首先调整零位！
（１）、右旋使用时，逆时针旋转表盘上方的旋扭，使红色从动指针与黑色主动针靠紧；旋转表壳，使从动指针向表盘扭矩刻线的零位。
（２）、左旋使用时，顺时针旋转表盘上方的旋扭，使红色从动指针与黑色主动针靠紧；旋转表壳，使从动指针指向表盘扭矩刻线的零位。
２、使用时，应缓慢平稳地施加拧紧力，直至从动指针向所需的扭矩值。
３、停止施力后，主动指针自动回复至零位，从动指针仍停留在指示的刻度值上，并可准确读出扭矩数值。旋转表盘上方的旋扭，使从动指针也回复到零位，即可进行下一次使用。
表盘式/指针式扭力扳手技术参数
扭矩范围 | 传动方榫 | 外形尺寸 | 重 量 | 精度 | 标尺刻线 |
0-1 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.01 |
0-3 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.03 |
0-6 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.06 |
2-10 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.1 |
4-20 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.2 |
6-30 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 0.3 |
10-50 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 0.5 |
20-100 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 1 |
40-200 | 12.5×12.5 | 600×72×75 | 1.5 | ±3% | 2 |
60-300 | 20.0×20.0 | 800×72×82 | 2.0 | ±3% | 3 |
100-500 | 20.0×20.0 | 800×72×82 | 2.5 | ±3% | 5 |
200-1000 | 20.0×20.0 | 840×72×115 | 3.0 | ±3% | 10 |
