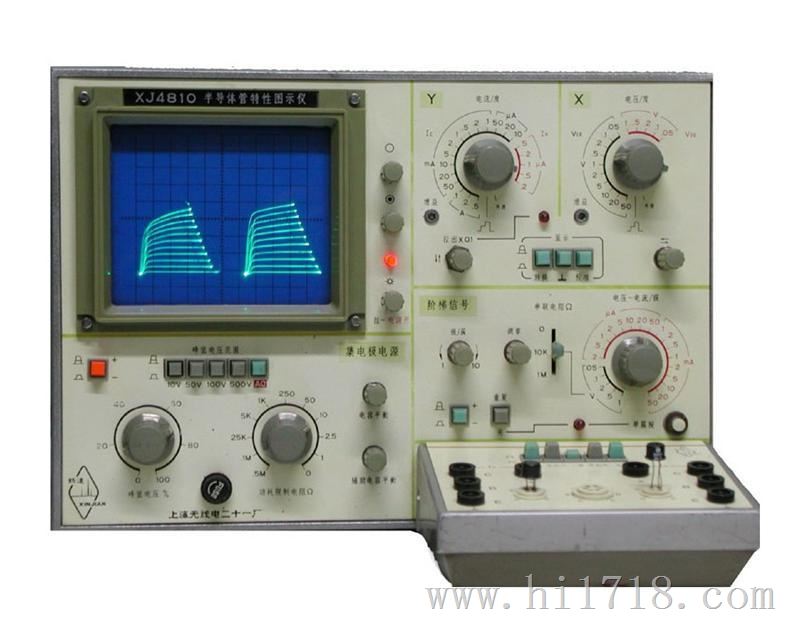

XJ4810A半导体管特性图示仪
XJ4810A半导体管特性图示仪

XJ4810A半导体管特性图示仪

价 格:
电议
型 号:
XJ4810型/XJ4810A
品牌/商标:
新建
企业类型:
贸易商
新旧程度:
全新
原产地:
上海
产品介绍

XJ4810A半导体管特性图示仪

产品介绍(价格洽询)

    XJ4810型/XJ4810A型半导体管特性图示仪采用示波管显示半导体器件的各种特性曲线,并测量其静态参数。本仪器具有二簇曲线显示,双向集电极扫描电路,可以对被测半导体器件的特司长进行对比分析,便于对管或配件配对。本仪器IR测量达200nA/div,配备扩展装置后,VC可达3KV;可测试CMOS及TTL门电路传输特性;可对场效应管进行配对或对管测试;可测试三端稳压管特性。

集电极扫描信号
输出电压范围及电流容量
0~5V 10A(XJ4810A) 0~10V 5A
0~50V 1A 0~100V 0.5A
0~500V 0.1A
基极阶梯信号
阶梯电流 0.2μA/级~50mA/级,分17档(XJ4810)
  0.2μA/级~100mA/级,分18档(XJ4810A)
阶梯电压 0.05V级~1V/级,分5档(XJ4810)
  0.1V级~2V/级,分5档(XJ4810A)
Y轴偏转系数
集电极电流 10μA/div~0.5A/div,分15档(XJ4810)
  10μA/div~1A/div,分16档(XJ4810A)
二极管电流 0.2μA/div~5μA/div,分5档
倍率 ×0.1
X轴偏转系数
集电极电压 0.05V/div~50V/div,分10档
  0.05V/div~1V/div,分5档
二族显示
二簇曲线左右分列显示并可左右位移
一般性能
适应电源 AC220V±10% 50Hz±4%
视在功率 约50VA(非测试状态)
  约80VA(功率)
外形尺寸 320B×220H×400Dmm
重量 17kg
