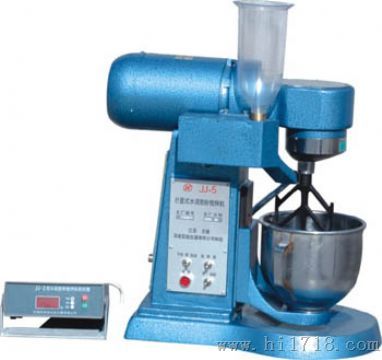

JJ-5型水泥胶砂搅拌机

JJ-5型水泥胶砂搅拌机注意事项：
  1.　使用设备时，认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
  2.　初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
  3.　实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。
  4.　电子仪器设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头的仪器设备，必须插入带有保护接地供电插座中，保证安全。
  5.　使用设备时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行。

主要规格及技术参数：

1、搅拌叶转数 速度挡 自转  r/min 公转  r/min
     低    速 140±5            62±5
     高    速   285±10        125±10
 2、搅拌叶在搅拌锅内的运动轨迹同ISO679—1989（E）。

3、搅拌叶宽度135mm。

4、搅拌叶与搅拌叶轴联接螺纹M18×1.5。

5、搅拌锅容积5L，壁厚1.5mm。

6、搅拌叶与搅拌锅之间的工作间隙为3±1mm。

7、电动机为立式分马力双速电动机,功率为0.55/0.37kW。

8、外形尺寸：长×宽×高为600×320×660（mm）。

9、净重70kg。

JJ-5型行星式水泥胶砂搅拌机 工作原理（见图一）
双速电动机（1）通过联轴器（2）将动力传给传动箱（10）内的蜗杆（3）再经蜗轮（6）及一对齿轮
（7）和（9）传给主轴（8）并减速。主轴带动偏心座（12）同步旋转，使固定在偏心座（12）上的
搅拌叶（16）进行公转。供应商河北大宏实验仪器有限公司同时搅拌叶通过搅拌叶轴（14）上端的行星齿轮13
围绕固定的内齿轮（11）完成自转运动。搅拌锅（17）与支座（18）用偏心槽旋转锁紧、砂罐内加砂
子后，可在规定时间自动加砂或手动加砂，手柄（20）用于升降和定位搅拌锅位置用。
水泥胶砂搅拌机起吊与安装
1、本机不设起吊装置，人工搬运即可。
2、本机安装只需将主机放在平整的水泥平台上，并在底面垫上一层厚5~8mm橡胶板。
