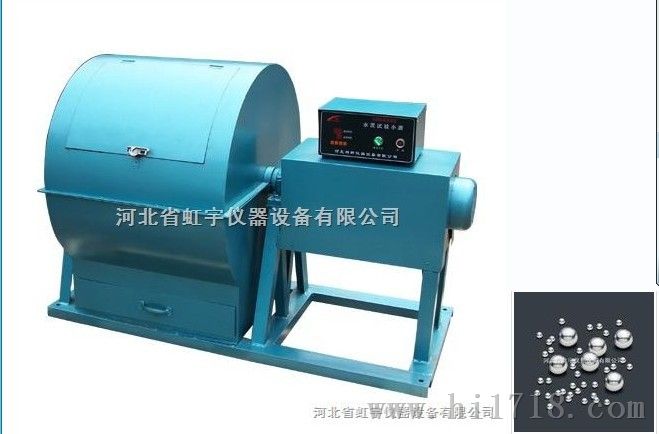

SM-500型水泥试验小磨

SM-500型水泥试验小磨用途     本试验磨是水泥厂化验室测定水泥熟料标号及熟料化学分析必不可缺的备，该机还可用来研磨其他物料。 该试验磨具有结构紧凑、操作方便、维修简单，性能可靠，良好的防尘、隔音效果，采用定时器控制自动等特点。

水泥试验小磨主要技术参数

1．磨筒内径及长度 Φ500×500mm    2．磨筒转速 48r/min   3．研磨体装载量 100Kg    4．研磨体级配和数量 （由用户另购）

名    称

球径Φ（mm）

数量（个）

重量（kg）

钢 球

40

43

 60

50

37

60

24

70

9

钢 锻

Φmm×L（mm）

 374

 40

25×30

    5．一次物料装入量                  5Kg

          6．入磨物料粒度                     ＜7mm

     7．粉磨时间                         0~30min

      8．电动机功率                       1.5Kw

        9．电源电压                         380V

    10．电源频率                        50Hz

水泥试验小磨 结构简介

       本试验磨由罩壳、磨机，支座及电器控制箱等四大部分组成（见图一）。

1． 罩壳：罩壳由二层玻璃钢板中间夹吸音棉组成，分上下两罩，上罩壳有罩门（2），下罩壳有取料斗（3），用途
本试验磨是水泥厂化验室测定水泥熟料标号及熟料化学分析必不可缺的备，该机还可用来研磨其他物料供应商河北大宏实验仪器有限公司。
 该试验磨具有结构紧凑、操作方便、维修简单，性能可靠，良好的防尘、隔音效果，采用定时器控制自动等特点。
安装及试车说明

一． 结构简介

       本试验磨由罩壳、磨机，支座及电器控制箱等四大部分组成（见图一）。

1． 罩壳：罩壳由二层玻璃钢板中间夹吸音棉组成，分上下两罩，上罩壳有罩门（2），下罩壳有取料斗（3），可盛放磨好的物料，罩壳与磨机轴用带有毛毡圈端盖7密封，所以罩壳起到隔音和防尘的良好密封作用。

2． 磨机：磨机由筒体（5）、磨门盖（4）、轴承及轴承（8）、联轴器（10）和齿轮减速机（11）等组成，是研磨物料的主体部分，在卸料时将磨盖换上栅孔卸料板，满足卸料的要求。

3． 支座：支座是由磨机（9）及电动机（12）组成的钢结构，用以支承罩壳，磨机，电动减速机及电器控制箱等，磨机座底部有4 个Φ20底脚螺栓孔，用以固定全套设备。（地脚安装尺寸见图二）。

4． 电器控制箱（电气原理图见图三）：由按钮、组合开关、热继电器、时间继电器、组合开关等组成，研磨时间出厂时已调到场30min，用户也可以根据物料研磨细度自由调整。当磨机停机后方可打开磨门，若磨门未对准罩壳门时用点动开关点动对准之。

二． 安装及试车

1． 试验磨拆箱后，应将整机外表擦拭干净，仔细检查齿轮减速电机、磨机、罩壳、轴承座等处在运输中有无碰坏，紧固件有无松动，应拧紧。然后吊装，应将绳索系在座上，不得系于罩壳、轴、电机上，以免损坏零件。

2． 安装时，应先将支座底板上油污脏物清洗，水泥基础表面应平整，支座安放平稳后，用地脚螺栓紧固（允许用钢制垫块调平）。

3． 试车前应检查磨机和罩壳处，如有相碰应调整到不碰；检查磨门盖是否关紧，不得有松动；检查轴承座、减速电机的润滑情况，如无润滑油，应注至油窗中指示线处。
