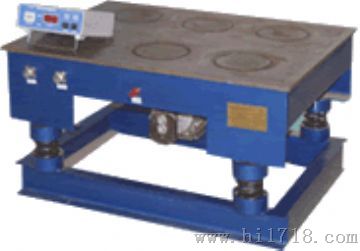

HZJ-1型混凝土磁力振动台

混凝土磁力振动台 安装说明

1、 将振动台安装在混凝土基础上，基础与槽钢底座之间垫大于5mm厚的橡胶带。地脚螺栓尺寸为M16×390mm，4只用户自备，供应商河北大宏实验仪器有限公司螺栓透出地面60mm，地脚螺栓位置如“图2”。振动台安装后应保持台面水平。

2、将控制器放在距振动相近适当位置，将振动台上多线插头，插入控制器多线插座内。控制器上电源插入3～380V电源插座上。

3、为确保安全，振动台与控制器连接线，穿在硬塑料管或钢管内，并埋设牢固可靠，防止电缆损坏。

4、应有良好接地装置。

 混凝土磁力振动台  电气接线图

                         图1


                              图2

  1、振动台     2、多线插头座      3、程序控制器

4、四芯电源插头，①～⑦分别为多线插头座内部编号，①②接电磁铁，⑤⑥⑦接振动电机，④接地。


混凝土磁力振动台概述：

      该机是由电磁来稳固试模的一种新型换代产品，通电后自动上磁，断电后磁性消失，是试验人员的一种最理想的试验仪器。
混凝土磁力振动台主要技术参数：
   规格:1000mm×1000mm 、 800mm×800mm 、 600mm×800mm
   磁性:吸力 ≥200 公斤

    电源电压                         AC380V

    总功率                           1.6kW

    振动型式                         定向垂直简谐振动

    垂直振幅                         0.5±0.02mm

    振动频率                         50±3Hz

    台面振幅均匀度                   ≤15%

     空载振动噪声                 ≤85dB（A）

     同时一次成型试件数量         150×150×150mm立方体6个

                             100×100×100mm立方体三联试模3条

    电磁铁吸力（每个）           ≥80kg

    振动时间                     按要求随意设置，振动时间

                         为99秒

      外形尺寸                     600×800×530mm

      净重                         240kg

混凝土磁力振动台具有以下特点：

1、技术性能先进，符合JG/T3020-94《混凝土试验用振动台》建工行业标准的技术要求。结构紧凑，技术先进。

2、垂直向上的简称振幅，台面振幅均匀，可保证成型混凝土试件密实均匀，减少试验误差。

3、可同时一次成型150×150×150mm立方体试件6个，100×100×100mm立方体三联试模3条，振动台负载均匀。

4.采用电磁铁固定试模。放置及取下试模方便，以免人工按压试模，使操作者身心受振动伤害及振动台增加供应商河北大宏实验仪器有限公司额外负载。

5.振动噪音小，有利于试验环境保护。
