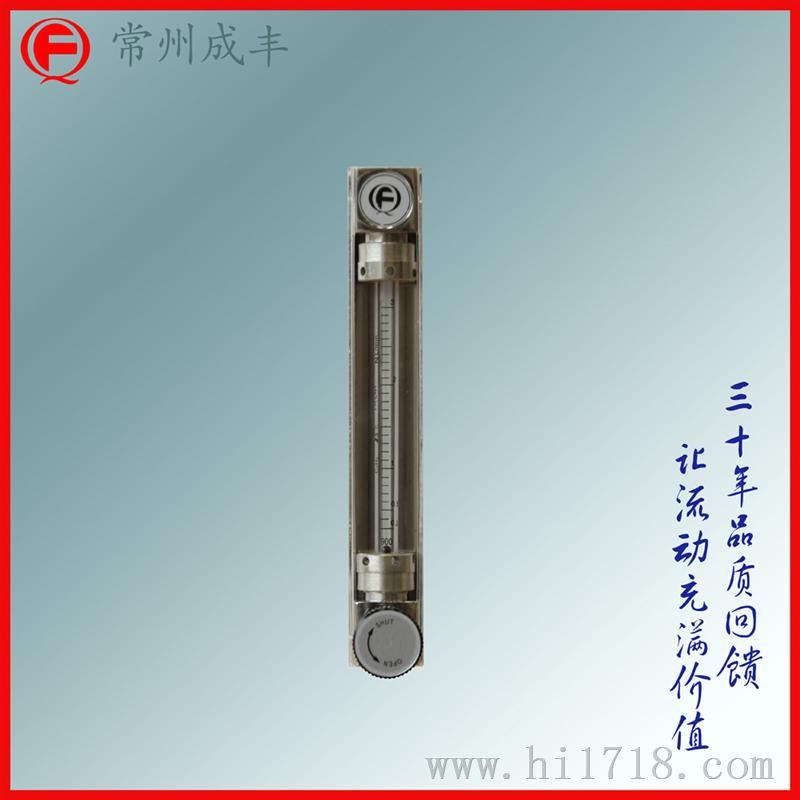

玻璃转子流量计LZB-4
【常州成丰】LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医 药、环保、食品及计量测试、科学 研究等部门，测量单相非脉动流体 （液体或气体）的流量。
LZB/（）F/LZJ-（）F系列耐腐玻璃转子流量计有较强的耐腐性能， 可检测酸（氢氟酸除外）、碱、氧 化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
外形及安装尺寸
| A | B | C | D | E | 连接 形式 | | 4 | 178 | 204 | 230 | Φ10 | 38.5×33（正面） | 软管 | | 6 | 178 | 204 | 230 | Φ10 | 42×33（正面） | 软管 | | 10 | 178 | 208 | 244 | Φ12 | 45×40（正面） | 软管 | | 15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法兰 | | 25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法兰 | | 40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法兰 | | 50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法兰 | | 80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法兰 | | 100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法兰 | | 125 | Φ245 | Φ210 | 660 | Φ125 | 8-Φ18 | 法兰 | | 150 | Φ280 | Φ240 | 660 | Φ150 | 8-Φ22 | 法兰 |
|
| 注：法兰标准GB/T9119-2000 |
| DN（15～50）,DN（125～150） PN1.0MPa |
| DN（80～100） PN0.6MPa |
原理与结构
玻璃转子流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成（图3）。流体自下而上流经锥 管时，流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平 衡，稳定在某一高度位置上，锥管上的刻 度指示流体的流量值。
LZB/LZB-（）F流量计的锥管为光滑内壁管（见图4），通径 D N 1 5 以上的流量计，浮子通过导杆上下移动，保持稳定； LZJ/LZJ-（）F流量计锥管内壁有三条导向凸筋，使浮子保持稳定 （见图5）。通径DN10以下的流量计采用软管连接，配有针形流量 调节阀；通径DN15以上流量计采用法兰连接。
材质
| 零部件 | 型 号 | LZB-4、6、10
LZB-4F | LZJ-6、10
LZJ-6F、10F | LZB-15
25、40 | LZJ-15、25
40、50（F） | LZB-50
80、100 | LZB-80
100（F） | | 浮 子 | 1Cr18Ni9Ti
不锈钢Φ | 玛 瑙 | 1Cr18Ni9Ti
不锈钢 | 外包氟塑料 | 1Cr18Ni9Ti
不锈钢 | 外包氟塑料 | | 基 座 | HPb59-1
黄铜 | 1Cr18Ni9Ti
不锈钢 | 铸铁内衬 聚丙烯塑料 | 铸铁内衬 氟塑料* | 铸铁内涂 防腐漆 | 铸铁内衬 氟塑料* | | 止 档 | 聚丙烯塑料 | 氟塑料 | 聚丙烯塑料 | 氟塑料 | 铸 铁 | 氟塑料 | | 密封圈及垫片 | 丁橡胶 | 氟橡胶 | 丁橡胶 | 氟橡胶 | 丁橡胶 | 氟橡胶 | | 导 杆 | | 1Cr18Ni9Ti
不锈钢 | | 1Cr18Ni9Ti
不锈钢 | 外包氟塑料 |
|
| 注：如介质是有机溶剂，订货时请注明。 |
型号规格
| 通径 DN （mm） | 型Φ 号 | 测量范围 | 锥管 长度 （mm） | 准确度等级 | 允许被测流体状态 | | 水，20℃ | 空ΦΦ 气 20℃,101325Pa | LZB/LZJ | LZB-（）F
LZJ-（）F | 温度（℃） | 压力
（MPa） | | 4 | LZB-4
LZB-4F | （1～10）L/h
（1.6～16）L/h
（2.5～25）L/h | （16～160）L/h
（25～250）L/h
（40～400）L/h | 160 | 2.5 | 4 | -20～+120 | ≤1 | | 6 | LZB-6
LZJ-6
LZJ-6F | （2.5～25）L/h
（4～40）L/h
（6～60）L/h | （40～400）L/h
（60～600）L/h
（100～1000）L/h | 2.5 | | 10 | LZB-10
LZJ-10
LZJ-10F | （6～60）L/h
（10～
