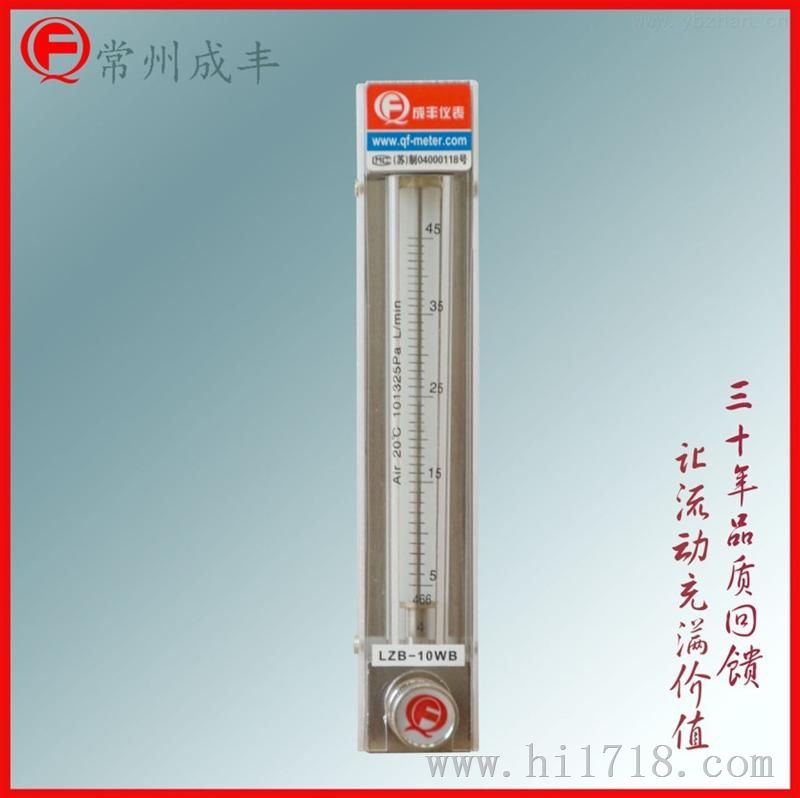

玻璃转子流量计G10-40
【常州成丰】G/R/F10、20、30型玻璃转子流量计工作压力和工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测量的腐蚀性流体）两种。产品体积小、结构轻巧，外形美观，维修方便、安全可靠，安装简单。F10、20、30型法兰可转动，与现场管道法兰孔吻合。
G/R/F10、20、30型玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛应用于化工、轻工、制药、食品、造纸、环保和计量测试、科研等部门，测量单相非脉动流体（液体或气体）的流量。
流量太大，口径太小，怎么办？流量放大做，非标订做！测量液体的，流量可放大做到0.6-6m3/h
口径：40mm 材质 ：外壳碳钢
外形及尺寸
| 单位：mm |
| 通径 | 窗口尺寸
a×b | G10 | R10 | F10 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | *NPT1/2 | | DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
|
| 单位：mm |
| 通径 | G20 | R20 | F20 | | L | D | 管螺纹 | L | D | C | L | D | C | E | | DN15 | 375 | Φ58 | G1/2″ | ″ 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 | | *G3/8 | | *NPT1/2 | | DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 | | NPT11/2 | | DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 | | *NPT2 |
|
| 注：可加装标尺板 |
| |
| 通径 | 窗口尺寸a×b | G30 | R30 | F30 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ |
