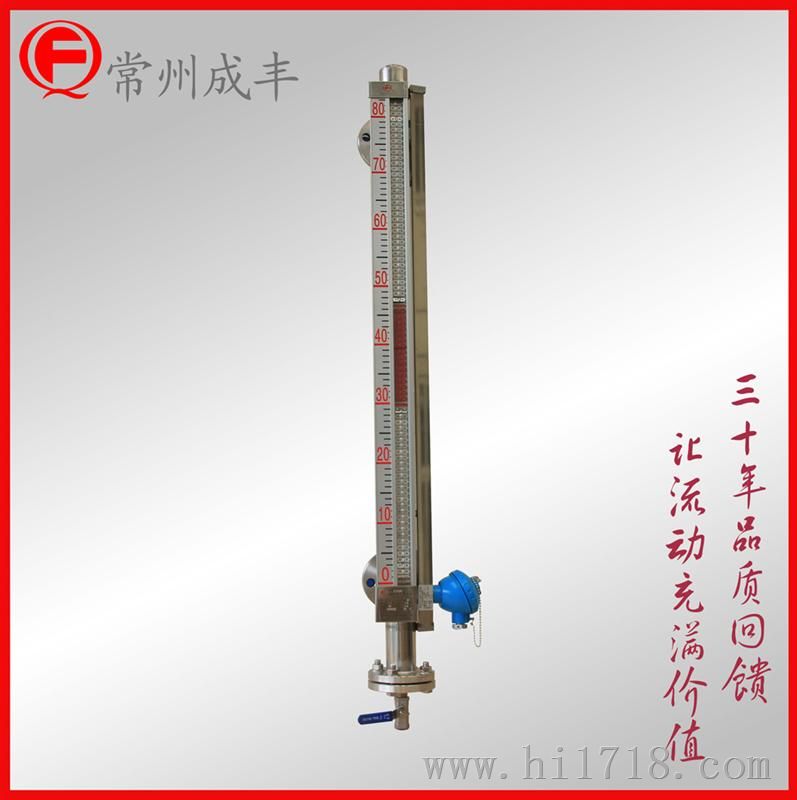

耐腐型磁翻板磁翻柱液位计

【成丰仪表】UHC-517C耐腐型磁性浮子液位计采用不锈钢内衬聚四氯乙烯拉伸翻边新工艺，结构可靠，使用寿命长。耐腐型采用UPVC、PP管件组合，可适用于工作温度不高的一般酸、碱性溶液，但不能用于芳香剂、碳化氢、酮、酯类等液体。

       可选配液位开关，实现液位上下限报警和控制。

       可选配液位变送传感器，将液位信号转换成二线制（4-20mA）标准信号，实现远距离检测，指示记录与控制。

      该系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

液位计安装示意图

工作原理

     磁翻板液位计结构基于旁通管原理，主导管内的液位和容器设备内的液位高度一致，根据阿基米德定理，磁性浮子在液体中产生的浮力和重力平衡，浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合驱动指示器内的红白翻柱翻转180°。当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
