外形及安装尺寸 | | 零件名称 | 材质 | | 螺母 | ABS | | 止档 | | 浮子 | | 接管 | | 锥管 | AS | | 密封圈 | 天然橡胶 |

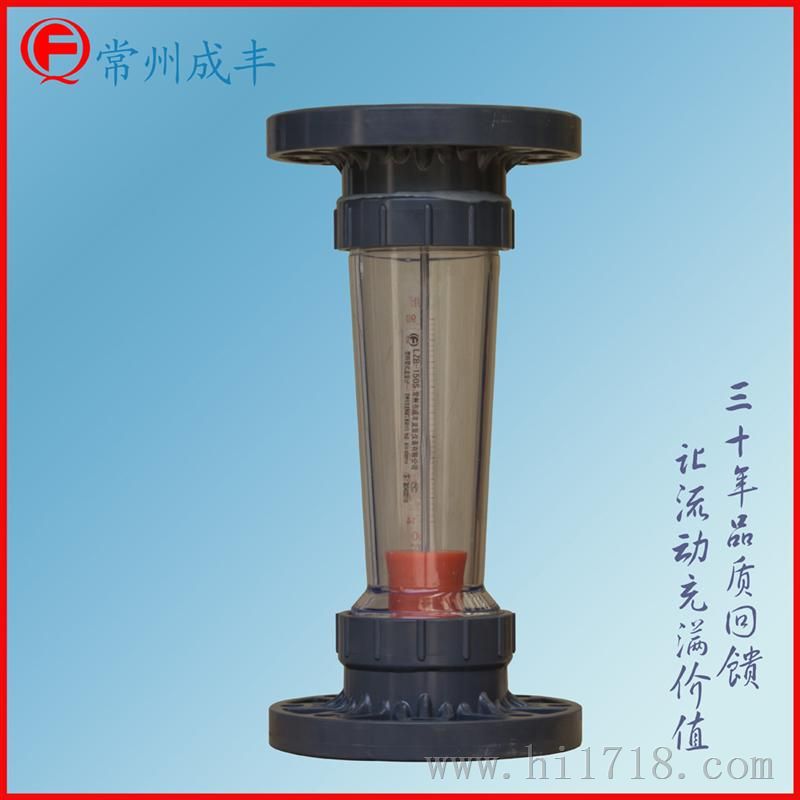

| | 概述： LZB-（）S型塑料管浮子流量计重量轻，耐腐蚀，不易破碎，无毒无味，使用方便，主要用于化工、轻工、医药、食品、环保等部门 |
|
短管型| 通径 | 型号 | 测量范围 | 尺寸 | 焊接管规格 | 螺纹规格 | 准确度等级 | 耐压Mpa | 温度℃ | | L | B | D | | DN15 | LZB-15S | 6-60L/h
10-100L/h | 200 | 20 | 45 | 20 | G1/2" | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） | | DN25 | LZB-25S | 0.1-1m3/h
0.16-1.6m3/h
0.25-2.5m3/h | 226 | 32 | 60 | 32 | G3/4" | | DN32 | LZB-32S | 0.4-4m3/h
0.6-6m3/h | 288 | 40 | 74 | 40 | G1" | | DN50 | LZB-50S | 1-10m3/h
1.6-16m3/h | 341 | 63 | 98 | 63 | G11/2" | | DN65 | LZB-65S | 5-25m3/h
8-40m3/h
12-60m3/h | 430 | 75 | 122 | 75 | G2" |
|
长管型| 通径 | 型号 | 测量范围 | 尺寸 | 焊接管规格 | 螺纹规格 | 准确度等级 | 耐压Mpa | 温度℃ | | L | B | D | | DN15 | LZB-15S | 10-100L/h
16-160L/h
25-250L/h
40-400L/h
60-600L/h | 280 | 20 | 45 | 20 | G1/2" | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） | | DN25 | LZB-25S | 100-1000L/h
160-1600L/h
250-2500L/h
300-3000L/h | 380 | 32 | 68 | 32 | G3/4" | | DN50 | LZB-50S | 0.4-4m3/h
0.6-6m3/h
1-10m3/h
1.6-16m3/h | 435 | 63 | 98 | 63 | G11/2" |
|
外形及安装尺寸 |
技术参数| 通径 | 型号 | 测量范围 | 尺寸 | 准确度等级 | 耐压Mpa | 温度℃ | | L | A | n-b | | DN15 | LZB-15S | 6-60L/h
10-100L/h | 240 | Φ 65 | 4- Φ 14 | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） | | | 320 | | DN25 | LZB-25S | 0.1-1m3/h
0.16-1.6m3/h
0.25-2.5m3/h | 282 | Φ 85 | 4- Φ 14 | | | 432 | | DN32 | LZB-32S | 0.4-4m3/h
0.6-6m3/h | 351 | Φ 100 | 4- Φ 18 | | | | DN50 | LZB-50S | 1-10m3/h
1.6-16m3/h | 425 | Φ 125 | 4- Φ 18 | | | 519 | | DN65 | LZB-65S | 5-25m3/h
8-40m3/h
12-60m3/h | 528 | Φ 145 | 4- Φ 18 | | DN100 | LZB-100S | 8-50m3/h
14-90m3/h
16-120m3/h | 555 | Φ 180 | 8- Φ 18 | | DN125 | LZB-125S | 25-150m3/h
25-180m3/h
25-200m3/h | 555 | Φ 210 | 8- Φ 18 | | DN150 | LZB-150S | 25-150m3/h
25-180m3/h
25-200m3/h | 555 | Φ 240 | 8- Φ 18 |
|
