玻璃转子流量计

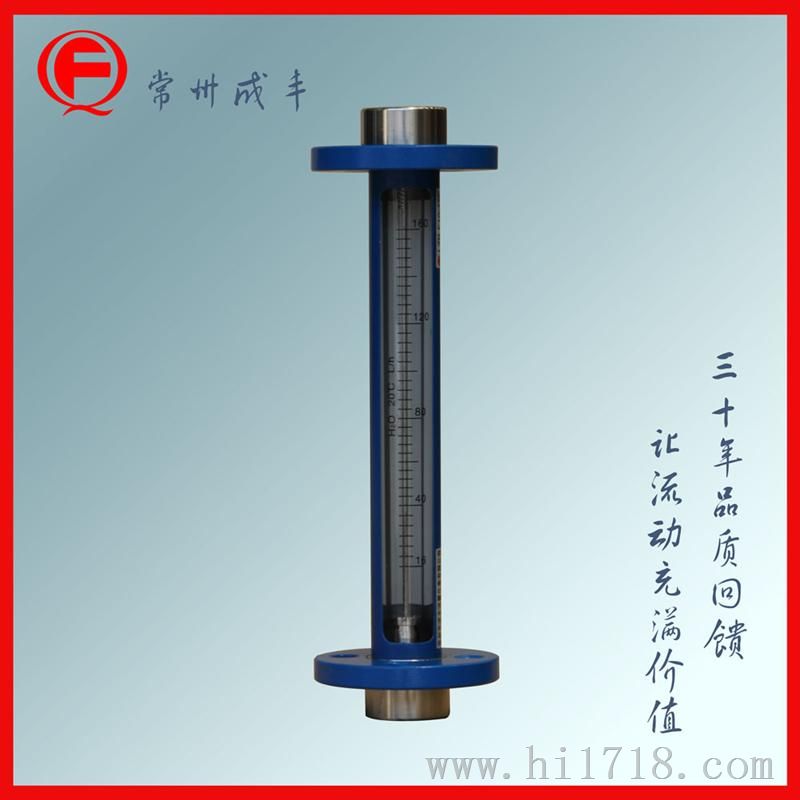

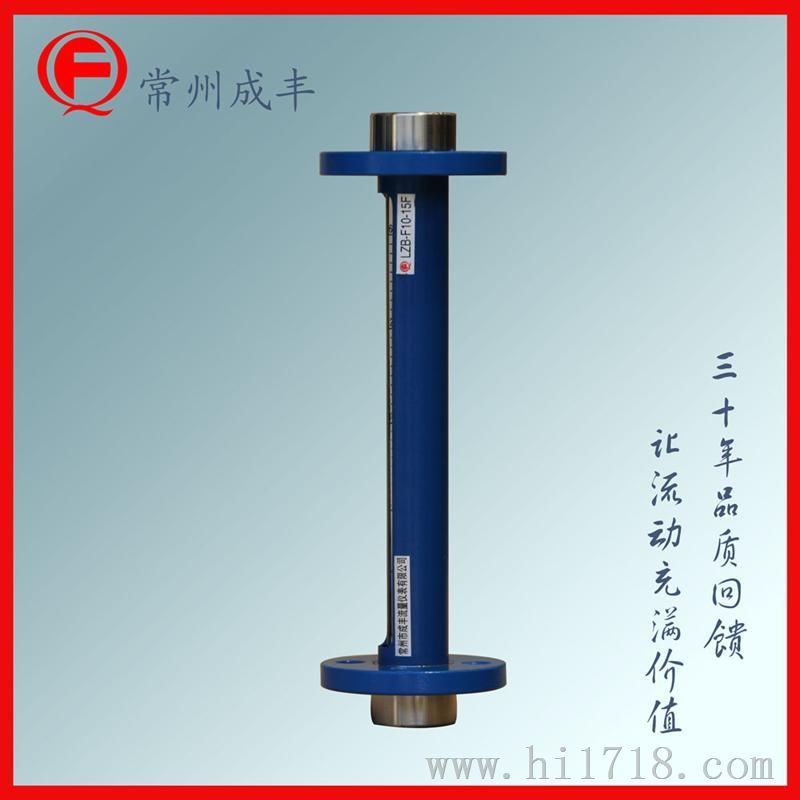

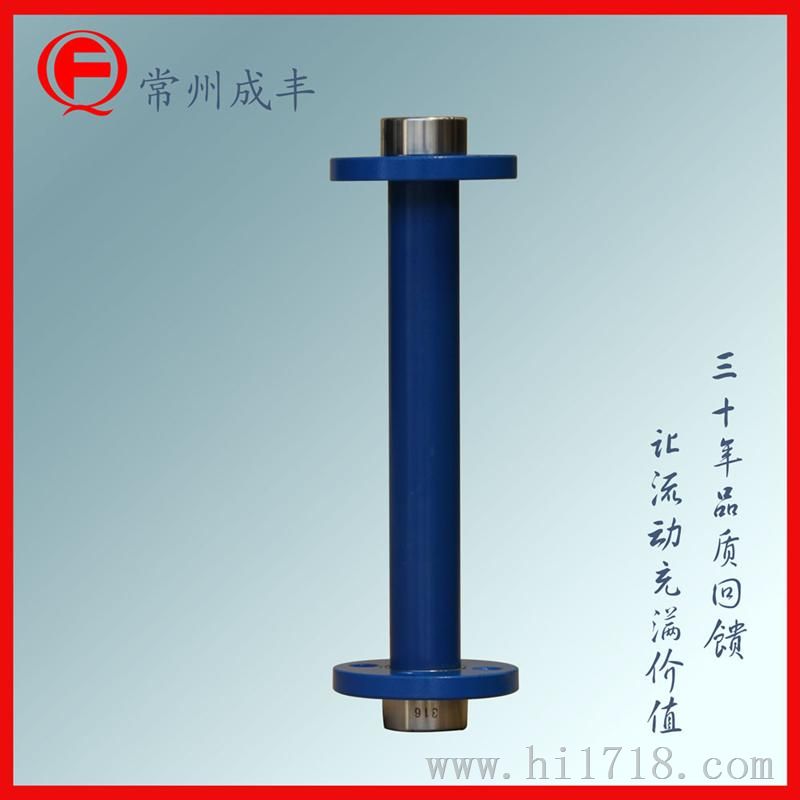

| 概 述 | | | F10系列玻璃转子流量计的连接是法兰方式。其工作压力和工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测 量的腐蚀性流体）两种。产品体积小、结构轻巧，外形 美观，维修方便、安全可靠，安装简单。F10系列玻璃转子流量计 法兰可转动，与现场管道法兰孔吻合，广泛应用于化工、轻工、制药、 食品、造纸、环保和计量测试、科研等部门，测量单相 非脉动流体（液体或气体）的流量。 | | | |
|
| 外形及边接尺寸 | | | | 单位：mm | | 通径 | 窗口尺寸
a×b | G10 | R10 | F10 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | *NPT1/2 | | DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
|
|
| 型号规格及技术参数 | | 通径 DN (mm) | 普通型 | 耐腐型 | 测量范围 | 压损(pa) | 允许被测流体状态 | 准确度 等Φ 级 | | 水(20℃)L/h | 空 气(20℃/101325Pa)m3/h | 压力(MPa) | 温度(℃) | | 15 | G10/20/30-15
R10/20/30-15
F10/20/30-15 | G10/20/30-15F
R10/20/30-15F
F10/20/30-15F | 10～100
16～160
25～250
40～400
63～630 | 0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 | 1000
1100
1200
1700
2000
2500
3000 | ≤1.0 | -20～+120 | 2.5 | | 25 | G10/20/30-25
R10/20/30-25
F10/20/30-25 | G10/20/30-25F
R10/20/30-25F
F10/20/30-25F | 63～630
100～1000
160～1600
250～2500 | 2～20
3～30
5～50
6～60 | 2800
4000
5000
6000 | | 40 | G10/20/30-40
R10/20/30-40
F10/20/30-40 | G10/20/30-40F
R10/20/30-40F
F10/20/30-40F | 160～1600
250～2500
400～4000 | 5～50
8～80
12～120 | 3400
4000
5000 | ≤0.9 | | 50 | G10/20/30-50
R10/20/30-50
F10/20/30-50 | G10/20/30-50F
R10/20/30-50F
F10/20/30-50F | 400～4000
630～6300
(1～10)m3/h | 12～120
20～200
30～300 | 4800
6500
8500 | ≤0.7 |
| 注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3、耐腐型四氟浮子流量比普通型低一流量等级。
4、耐腐型衬四氟仅为F10和F30系列，型号为：F10-()FO,F30-()FO | | |
| | 流量计接触测量流体的零部件材质 | | 零部件 | 型 号 | | G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | | G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | | F20 - ( )F | | | G30 - ( )F | | R30 - ( ) F | | F30 - ( )F | | 浮 子 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | | 上、下止档 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | | 密封件 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | | 管螺纹接头 | 碳钢（镀锌） | 1Cr18Ni9Ti不锈钢 | — | — | | 接头座 | 铝 | 1Cr18Ni9Ti不锈钢 | — | — | | 软管接头 | — | 铝 | 1Cr18Ni9Ti不锈钢 | — | | 法兰接头 | — | — | 铝 | 1Cr18Ni9Ti不锈钢 |
| | 注：需选用其它特殊材质，请另外说明 |
|
|
科技是成功的关键，今天的仪器仪表行业已经发生了巨大变化，现在，从原料到产品已经不再是单纯的体积和流量的改变，客户对供应商提出了更多的要求。
成丰仪表的研发中心拥有一支知识结构完备、研发经验丰富的研发队伍，中心硬件设施先进齐备，主要配有"函数信号发生器、高带宽泰克示波器、高精度稳压源、电导率测试仪、多功能频率计、耐电压测试仪、模拟工况条件的检测装置。"等设备。
管理质量控制
公司已于2003年年通过ISO9001:2000质量管理体系认证，并将体系标准贯彻到公司管理各个环节，通过点的控制实现体系的控制。
生产质量控制
公司于1997年被常州市技术监督局评定为"计量合格确认单位",1999年被授予"99计量器具质量年检推荐产品"称号，按标准实施全面质量控制，在原料的采购、生产、包装、储运等环节中均严格按标准执行。
产品质量控制
公司拥有先进完善的计量检测设备，产品全部在水流量、气流量检测设备上实际标定检测，其中5000升钟罩是目前国内企业的气流量检测设备。完善的检测手段和严格的质量控制措施，确保了我们的产品质量可靠、稳定、安全。
