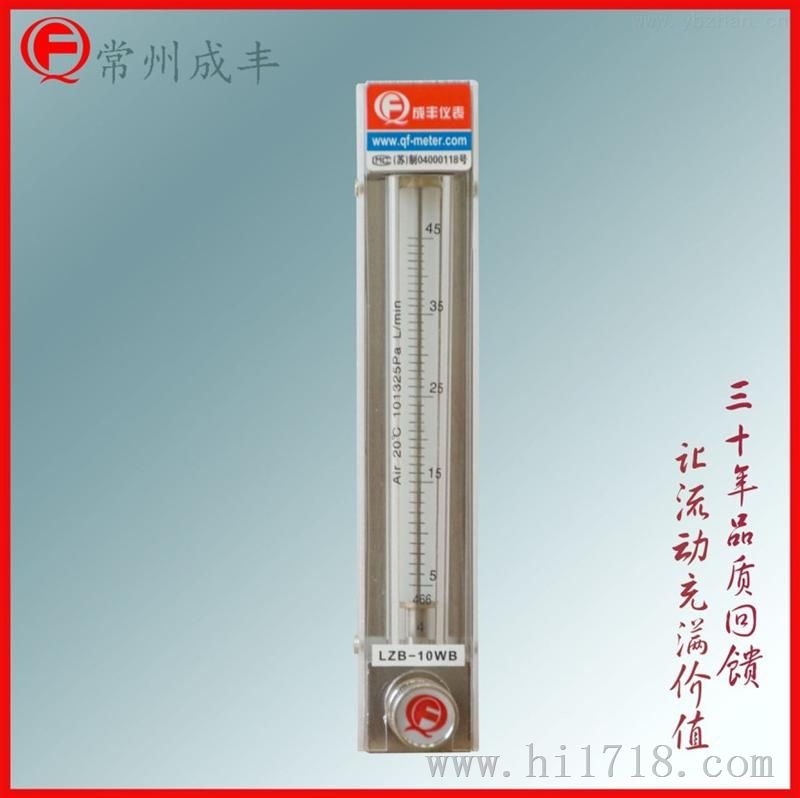

玻璃转子流量计
玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。
此款商品可选此几种规格：
测液体的：0.1-1L/min 0.16-1.6L/min
测气体的：3-30L/min 5-45L/min
默认连接方式为软管连接，即宝塔头，也有其他连接方式可选择！
LZB-（）W/WB系列微小流量玻璃转子流量计包括DN3、DN4、DN6、DN10四种通径。它可以检测气体或液体的微小流量，且结构轻巧，调节灵敏，安装简单，广泛用于微量检测分析、环保、医疗、轻工、食品、科研等部门； 可为各种分析仪器、环保仪器、医疗设备及其它科学试验装置配套。
外形及安装尺寸
LZB-（）WB系列流量计配有流量调节阀，外形及安装尺寸见图1和表1.
LZB-（）W系列流量计不带流量调节阀，外形及安装尺寸见图1和表1.
| 表1 安装尺寸 | 单位：mm | 通径
DN | 型 号 | 尺 寸 | N | 设备上 安装孔 | 备注 | | A | B | C | D | E* | M | 皮管接咀 | 金属管接咀 | | 3 | LZB-3W
LZB-3WB | 26 | 136 | 50 | 24 | < 50 | 116 | Φ8 | M10×1 | 2-Φ11 | | | 4 | LZB-4W
LZB-4WB | 28 | 136 | 56 | 27.5 | < 52 | 116 | Φ8 | M10×1 | 2-Φ11 | | 6 | LZB-6W
LZB-6WB | 28 | 136 | 58 | 29.5 | < 55 | 116 | Φ10 | M10×1 | 2-Φ11 | | 10 | LZB-10W
LZB-10WB | 28 | 160 | 60 | 29.5 | < 55 | 140 | Φ11 | M10×1 | 2-Φ11 |
| | 注:*LZB-（）WB系列专有。接咀可选用：快速接口、卡套接口。 |
|
| 接触测量流体的零部件材质 |
| 零部件 | 基 座 | 接管咀 | 浮 子 | 锥形管 | 密封垫片 | | 材 质 | 普通型 | HPb59-1
黄 铜 | HPb59 -1
黄 铜 | 1Cr18Ni9Ti 不锈钢 玛瑙、有机玻璃 | 硬质玻璃 | 丁橡胶 | | 防腐型 | 1Cr18Ni9Ti
不锈钢 | 1Cr18Ni9Ti
不锈钢 | 1Cr18Ni9Ti不锈钢 玛瑙 | 硬质玻璃 | 氟橡胶 |
|
| * 对零部件材质有特殊要求，请另外说明 |
| 型号规格及技术参数 | 通径
DN （mm） | 型 号 | 测量范围 | 准确度 等 级 | 锥管长度
（mm） | 允许被测流体状态 | | 水，20℃ | 空气,20℃,101325Pa | 温度（℃） | 压力（MPa） | | 3 | LZB-3W
LZB-3WB | （0.4～4）ml/min
（0.6～6）ml/min （1～10）ml/min （1.6～16）ml/min （2.5～25）ml/min （4～40）ml/min （6～60）ml/min （10～100）ml/min | （6～60）ml/min
（10～100）ml/min
（16～160）ml/min
（25～250）ml/min
（40～400）ml/min
（60～600）ml/min
（0.1～1）L/min
（0.16～1.6）L/min | 4 | 100 | 0～60 | ≤0.2 | | 4 | LZB-4W
LZB-4WB | （16～160）ml
