超声波探伤仪器

产品概况

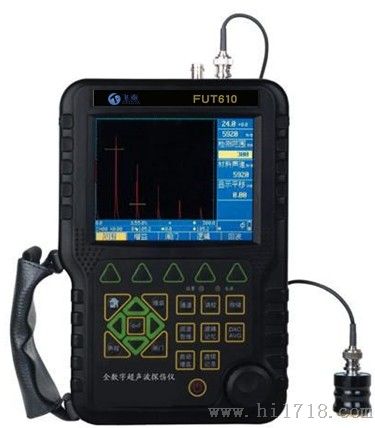

FUT610是一款全数字便携式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

功能特点
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术
全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
技术参数
检测范围： (0~6000)mm
工作频率： (0.5~10)MHz
声速范围： (1000~15000)m/s
动态范围： ≥32dB
垂直线性误差：≤3%
水平线性误差：≤0.2%
分 辨 力： >33dB(5P14)
灵敏度余量： >60dB(深200mmФ2平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤10%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸    门： 进波门、失波门；单闸门读数、双闸门读数
报    警： 蜂鸣报警，LED灯报警
电    源： 直流（DC）9V；锂电池连续工作8小时以上
外型尺寸： 263×170×61(mm)
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。
仪器特点
● 探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷。
● 焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置。
● 自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能。
● 波峰记忆：实时检索缺陷波，记录缺陷值。
● Φ值计算：直探头锻件探伤找准缺陷波后自动计算、显示缺陷当量尺寸。
● 缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置。
● 缺陷定量：缺陷当量dB值实时显示。
● 缺陷定性：通过回波包络波形，方便人工经验判断。
● DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
 FUT610超声波探伤仪PC机数据处理软件DataPro
该软件是数字超声波探伤仪的通讯软件，软件运行在MS Windows系统下，可以通过USB通讯接口与仪器连接，读取仪器内存储的波形和参数，并给出直观的显示图形；可以将波形和数据存入数据库，并可随时调出或删除数据库中的保存的测量数据；可以将数据输出与计算机相连的打印机。
FUT610超声波探伤仪软件的主界面如右图所示：
