FJ-2000Χ射线剂量仪

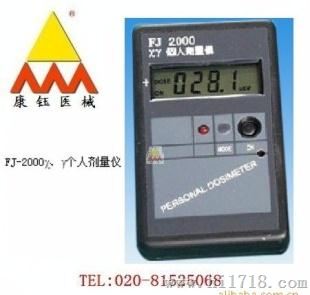

FJ-2000Χ．γ射线个人剂量仪

一．概述：

FJ-2000个人剂量仪是智能型袖珍仪器，它采用功能较强的新型单片机技术制作而成，主要用来监测Χ射线和γ射线，直接读出个人剂量和个人剂量率；在测量范围内，可以固定或予置报警阀值，超过阀值或阻塞时发出声光报警，防止超量剂量，保护工作人员安全。仪器主要技术指标符合国家标准和国际标准，是目前国内同类仪器中体积小、功耗低的佩带式仪器，它广泛适用于无损探伤、核电站、核潜艇、同位素应用和医院钴治疗、卫生防疫、环境检测等领域。

二．仪器特点：

1． 灵敏度高，稳定可靠；

2． 同时测量个人剂量和个人剂量率，有多种报警功能；

3． 功耗低、体积小、携带方便。

三．工作原理：

探测器在Χ射线和γ射线照射下，输出序列脉冲，此脉冲与γ射线剂量率相对应，并经过输入整形后，形成一定幅度的标准脉冲送入单片机，单片机完成全部数字处理功能，输入LCD显示，超阀信号输入声光电路报警。电路工作方框如下：

探测器—输入成型—单片机—显示

   ↑                 ↓

高 压←两节1.5V电池→报警

1． 探测器：用灵敏度较高的GM计数管，经过能量补偿，降低高、低能响应的差别。计数管把γ射线转换成电脉冲信号，经输入成形输入单片机电路。

2． 单片机：单片机是使用带液晶显示驱动的8位单片机，它的特点是高速、低压、低功耗，单电源供电，总线时钟0~4MHz，LCD驱动4×32。单片机完成所有的数据处理功能：脉冲计数、计算显示、时基发生、输出报警信号等。

3． 显示器：显示器是专门配备的一块4背极段式液晶显示器，显示4位数字及一些字符，显示清晰。

4． 报警器：报警电路由LED和蜂鸣器构成，超过阀值时，发出声响和闪光。

5． 按钮：仪器上有两个按键开关。一个是工作开关，控制高压工作时，打开时，高压有输出供给计数管工作，开关断开时无“ON”显示，高压不工作无输出，仪器停止工作；另一个是显示转换按键：“MODE”，接触此键，可转换显示“DOSE”和“RATE”。

6． 高压电源：两节1.5V干电池供给直流变换器，产生电压，供给计数管工作。

四．技术指标：

1． 探测器：GM计数管，测量Χ射线和γ射线；

2． 显示量程：4位LCD；

累计剂量当量：Hp(10)0.0usv~99.99msv；

  计量当量率：Hp(10)0.1usv/h~99.99msv/h；

3． 响应时间：3.6S-36S；

4． 计量率响应：＜±20％（1usv/h~99.99msv/h）

5． 能量响应：＜±30％(50KeV~1.3MeV)

6．相对固有误差：＜±20％(137Cs)

7． 报警功能和报警阀值：

计量率和累计剂量在测量范围内可予置报警阀值。本仪器现设有固定报警阀值如下：

①    累计剂量：每增加0.1usv，响一短声，发光一次；≥50 usv
