JJC型测角仪

主要用途：

JJC60光学比较测角仪结构简单，使用广泛，它是用比较的方法测定角度的良好仪器，它与标准件或角度块规比较可测量金属与光学零件的角度；测量导轨的直线性；测量零件部件的平行度；测量两个平面的垂直度。此外，还可以与多面体或角度块规组合使用进行分度测量等工作。

技术数据：

视场中标尺读值：                                                   1´

标尺读数范围：                               60´

仪器示值误差：                              ±6"

放大倍数：                                   14×

平台工作面积：                              200×200mm

仪器外形尺寸：                              200×250×400mm

重量：                                      15kg

灯泡：                                      6.3v,3w

结构原理：

本仪器有如下几个部分组成：

1、带有标尺分划板的自准平行光管；

2、具有精密平面性的工作台；

3、支架；

4、照明设备；

1.光源      2.棱镜       3.分划板       4.物镜        5.反光镜      6.目镜

使用说明：

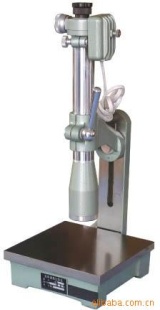

稳重的平台⑴（如前图）是整个仪器的基座，它既保证了光管⑵在任何位置情况下的稳定性，而且经过研磨后的平面是放置标准件和被测面的基准面。但当光管垂直平台使用时，它的表面也可以作为反射面。

松开手柄⑶可以使支架⑷在平台两边摆动，松开手柄⑸可使弯臂⑹在支架的支槽中上下移动和转动，光管又能在弯臂的孔中自由滑动，并能用手柄⑺将其固定于任何位置。
