气动薄膜单座调节阀
- 价 格：
- 电议
- 型 号：
- HC-ZMA(B)P
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 原产地：
- 江苏金湖
- 产品特点：
- 它广泛的用与电力、石油、化工、环保、船舶、建筑、食品等各行业

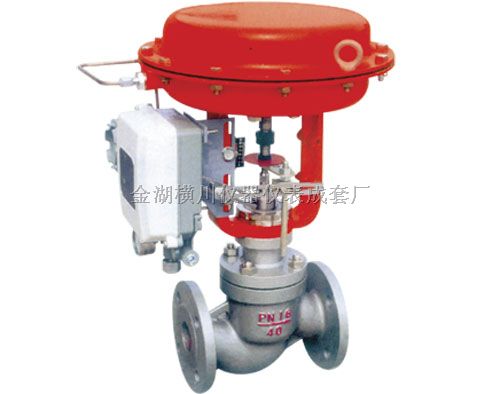

气动薄膜单座调节阀
气动薄膜直通单座调节阀，气动三通调节阀，电动三通分流调节阀，压力调节阀亦称调节阀、流量控制阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，调节阀结构组成 调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。
直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等。
管网中应用流量调节阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。流量调节阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。
规格与技术参数
公称通径mm | 25｝32｛40｝50｝65｝80｛100｝125｝150｛200｝250｛300 |
额定流量系数Kv | 8｝12｝20｝32｛50｛80！120｝200｝280 1 450｝700｝1100 |
公称压力MPa | 1．6 4．0 6.4（常温型）4.0 6.4（中温型） |
行程（mm) | 16｛25｝40｝60｝100 |
介质温度℃ | -15-+200、-40-+250（常温型）-40-+450（中温型） |
流量特性 | 直线等百分比 |
法兰尺寸 | 铸铁法兰尺寸按JB78铸钢法兰尺寸按JB79 |
法兰型式 | 法兰密封面型式按JB77其中铸铁法兰按光滑式铸钢法兰按凹式 |
阀体｛公称压｝1．6 | 常温型｝IIT200 |
材质｝力MPa｝4 ．0，6 ．4 | 常温、中温型｛WCB ZGlCr18Ni9Ti |
阀芯材质 | 1Cr18Ni9 |
上阀盖型式 | 普通式（常温型）热片式（中温型） |
可调比R | 30：1 |
允许压差
供气压 | 弹簧压 | 公称通径 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 允许压差MPa | 5.3 | 3.7 |
|
