防爆电动球阀
- 价 格：
- 电议
- 型 号：
- HC-CHQ
- 品牌/商标：
- 横川
- 企业类型：
- 制造商
- 原产地：
- 江苏金湖
- 产品特点：
- 广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
产品介绍

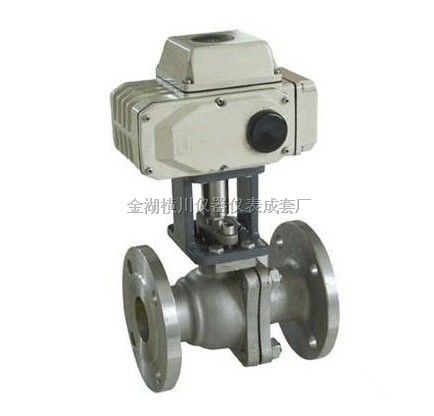

防爆电动球阀
一、电动防爆球阀 特点及应用范围
电动防爆球阀是由球阀与CHQ系列或3410\3610系列电动执行机构组成，具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
二、电动防爆球阀 设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、电动防爆球阀 主要技术参数
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 20 | 38 | 72 | 110 | 170 | 270 | 510 | 940 | |
| 公称压力 MPa | 1.0；1.6；6.4 | ||||||||
| 额定转角 ° | 0～90 | ||||||||
| 流量特性 | 快开 | ||||||||
| 介质温度 ℃ | -20～120 | ||||||||
| 阀体材质 | HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||
| 球体材质 | 1Cr18Ni9；0Cr18Ni12Mo2Ti | ||||||||
| 配执行机构型号 | PN10、16 | 361RSA-05 341RSA-05 | 361RS(X)B-10 341RS(X)B-10 | 361RSC-30 341RSC-30 | |||||
| PN64 | 361RS(X)B-10 341RS(X)B-10 | 361RSC-30 341RSC-30 | 361RSD-150 341RSD-150 | ||||||
四、电动防爆球阀 配用CHQ系列技术参数
| 型号 | 输出扭距 | 动作 时间 60/50HZ | 轴径 | 电机 F级 | 额定电流（A）50HZ | 手轮 转数 | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 单相 | 三相 | |||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| CHQ-008 | 80 | 13/16 | φ20 | 15 | 1.20 | 0.45 | N/A | N/A | 10 | 7.4 |
| CHQ-015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.30 | 11 | 13 |
| CHQ-020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.30 | 11 | 13 |
| CHQ-030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
| CHQ-050 | 500 | 26/31 | φ35 | 90 | 3.60 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
| CHQ-060 | 600 | 26/31 | φ35 | 90 | 3.65 |
