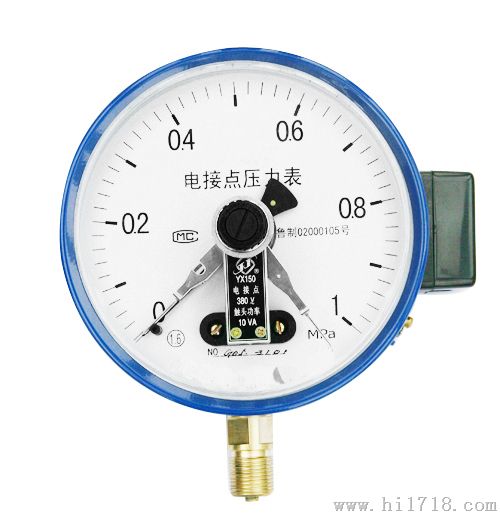

磁助电接点压力表

压力仪表系列>>YXC-100磁助电接点压力表：

概述：

YXC-100型磁助电接点压力表采用了磁力作用的电接点装置，并采用了相应的耐震措施和应用隔测原理，使之既能耐受工作环境的振动影响，又能有效地减少脉动压力的影响，以达到动作稳定可靠、使用寿命长的目的。

结构与工作原理：
YXC-100型磁助电接点压力表的由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

广泛应用：YXC-100型磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常、仪表经与相应的电气器件（如继电器及接触器等）配套用，即可对被测（控）压力系统实现自动、控制和发言（报警）的目的。为了适应被测对象的各异和需求，本系统仪表在原有普通型和型的基础上，有相继研制了抗振型、耐蚀型、耐蚀抗震型以及带有隔离装置等多种类型共10多种型号的产品。

磁助电接点压力表主要特点：

2、具有能测量温度较高、粘度较大或腐蚀性较强的介质压力。

3、磁助电接点装置的电接触信号针上，有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

4、该仪表具有动作可靠、使用寿命长、触点关功率较大等优点。
磁助电接点压力表主要技术指标及功能：
标度范围、精确度等级及接头螺纹尺寸
