铂铑热电偶

温度仪表系列 >>WRP铂铑热电偶：

概述：

WRP型铂铑热电偶又称高温贵金属热电偶，分为三种：S型热电偶（铂铑10-铂热电偶）、R型热电偶（铂铑13-铂热电偶）、 B型热电偶（铂铑30-铂铑6热电偶），主要分为单铂铑和双铂铑，适用于各种高温场合，广泛应用于玻璃、陶瓷及工业盐浴炉等生产过程中的测温。其中S型热电偶为目前国内工业最为常用的一种。由于测量温度较高，一般不锈钢保护管耐高温只能达1000度，耐1000度以上的不锈钢保护管价格昂贵，故常用刚玉陶瓷保护管，纯度高的刚玉管可耐高温达1600度，缺点是易碎。

结构原理：

WRP型铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

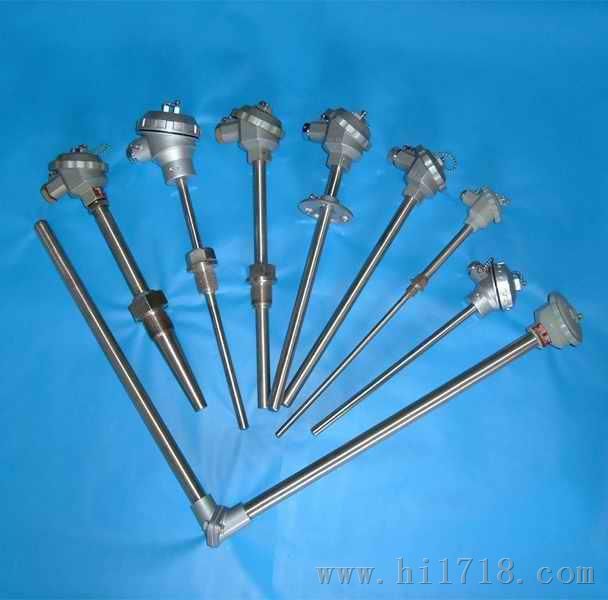

WRP型铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
广泛应用：

WRP型铂铑热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
技术参数：
铂铑热电偶是一种传统的测温元件，具有热电性能稳定、抗氧化性强，适宜在氧化性、惰性气氛中连续使用。长期使用温度为1600℃，短期使用温度为1800℃。其技术指标如下：
1、测温范围： 0~1800℃；
2、测温精度：< ± 0.5% t；
3、时间常数：≤180s；
4、绝缘电阻：5MΩ （20℃ 时）；
5、规格尺寸：500，750，1000，1200（mm）。

测量温度及允差：
